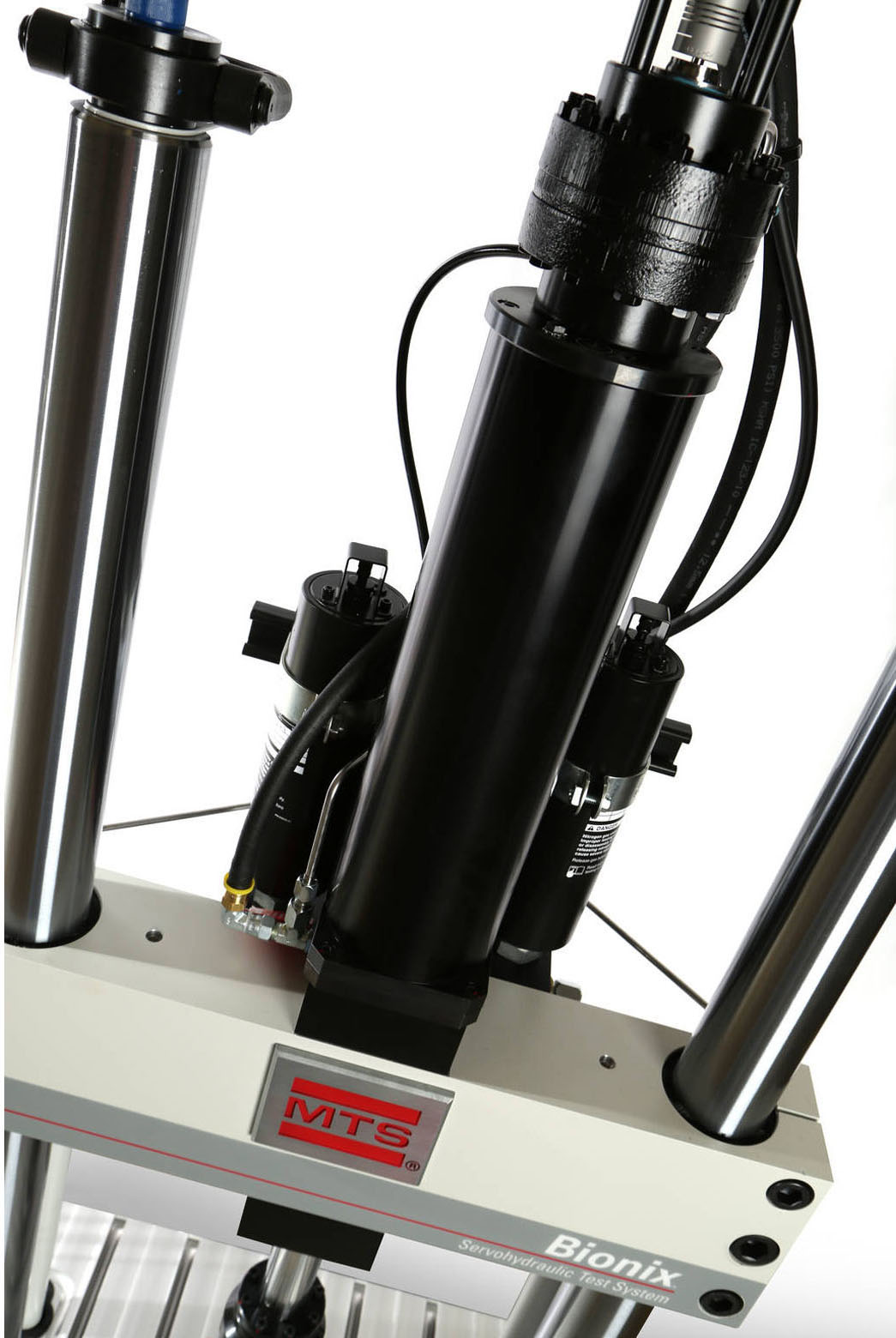

Bionix® 桌面式力学测试系统

MTS Bionix桌面式力学测试系统包含370.02型加载框架，具有标准测试空间高度和扩展测试空间高度两种框架。

型号

框架参数

图表标识

单位

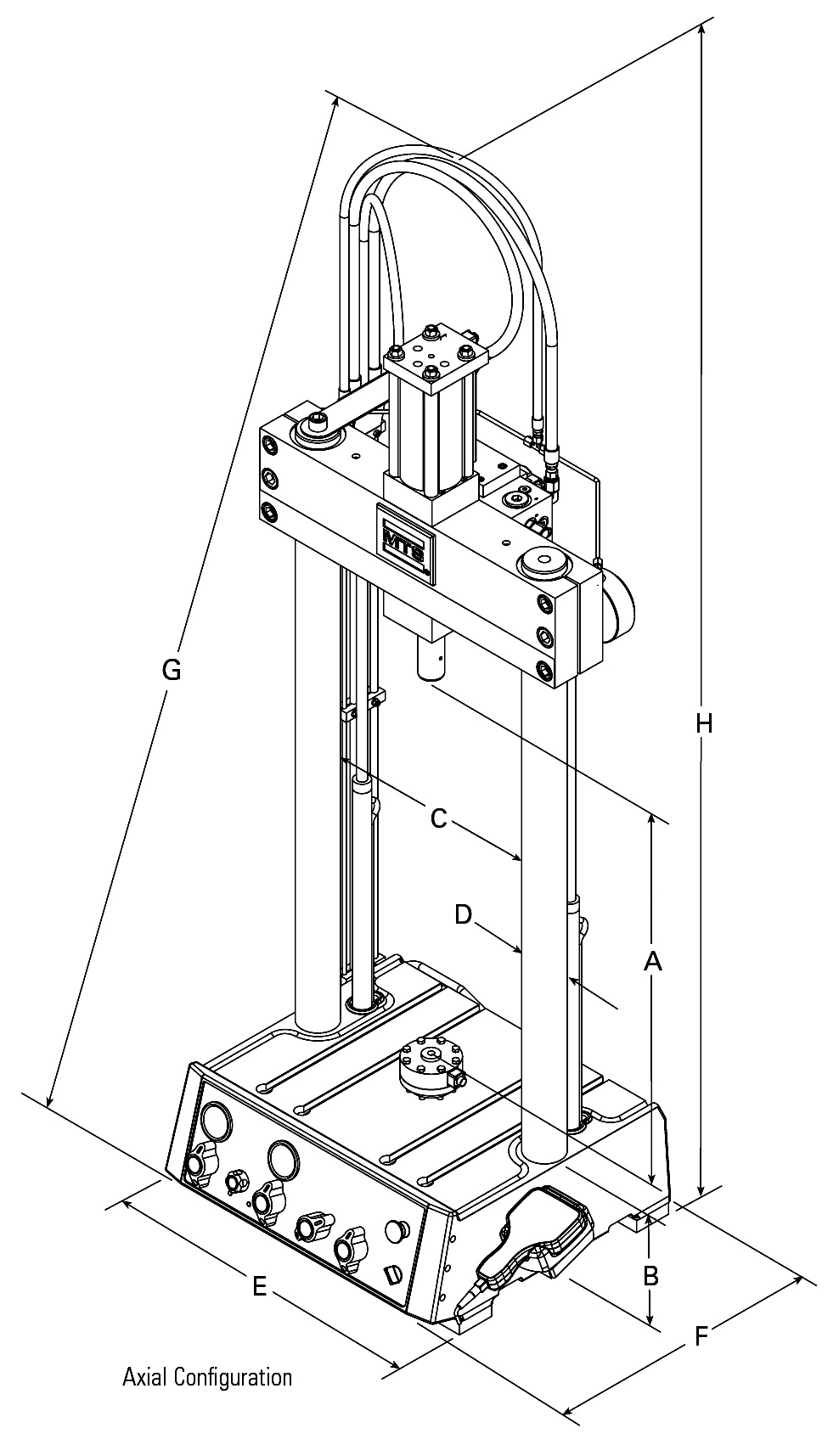

370.02 单轴型

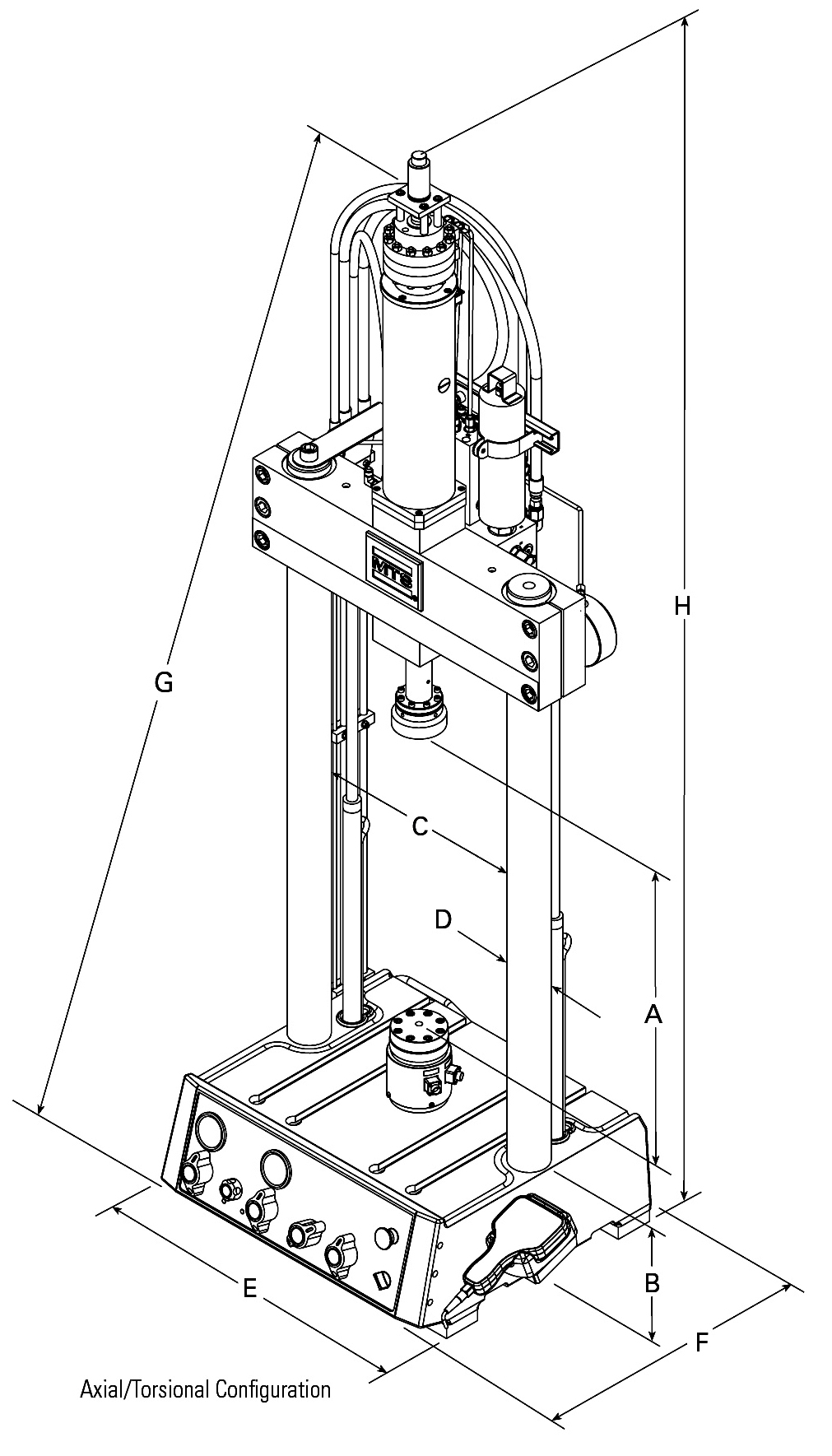

370.02 轴-扭型

额定动态载荷能力

kN

25

25 kN / 250 N·m

(kip)

(5.5)

(5.5 kip / 2200 lbf·in)

可选作动缸载荷能力₁

kN

15, 25

15 kN / 150 N·m

25 kN / 250 N·m

(kip)

(3.3, 5.5)

(3.3 kip / 1300 lbf·in)

(5.5 kip / 2200 lbf·in)

作动缸动态行程范围₁

mm

100, 150

100 mm / 270°

150 mm / 270°

(in)

(4, 6)

(4 in/ 270°)

(6 in/ 270°)

最小垂直测试空间 - 标准高度₂

A

mm

144

30

(in)

(5.7)

(1.2)

最大垂直测试空间 - 标准高度₃

A

mm

827

714

(in)

(32.6)

(28.1)

最小垂直测试空间 - 扩展高度₂

A

mm

398

284

(in)

(15.7)

(11.2)

最大垂直测试空间 - 扩展高度₃

A

mm

1335

1222

(in)

(52.6)

(48.1)

操作空间高度₄

B

mm

230₈

230₈

(in)

(9.1)

(9.1)

立柱间距

C

mm

460

460

(in)

(18.1)

(18.1)

D

mm

76.2

76.2

(in)

(3)

(3)

底座宽度

E

mm

622

622

(in)

(24.5)

(24.5)

F

mm

577

577

(in)

(22.7)

(22.7)

斜对角空间 - 标准高度₅

G

mm

1750₈

1750₈

(in)

(68.9)

(68.9)

斜对角空间 - 扩展高度₅

G

mm

2250₈

2250₈

(in)

(88.6)

(88.6)

整体高度 - 标准高度₆

H

mm

1989₈

2185_8,9

(in)

(78.3)

(86)

整体高度 - 扩展高度₆

H

mm

2624₈

2693_8,9

(in)

(103.3)

(106)

框架刚度₇

N/m

345 x 10⁶

345 x 10⁶

(lbf/in)

(1.95 x 10⁶)

(1.95 x 10⁶)

框架自重

kg

248

322

(lb)

(547)

(710)

1. 所有加粗字体表示该指标为框架的默认标准值，其余指标也基于该默认标准值；

2. 最小垂直测试空间是指当作动缸活塞杆完全收回，从活塞杆端面至载荷传感器端面之间的距离，此时十字头位置为最低位置，不包含对中装置；

3. 最大垂直测试空间是指当作动缸活塞杆完全收回，从活塞杆端面至载荷传感器端面之间的距离，此时十字头位置为最高位置，不包含对中装置；

4. 工作高度是指此桌面型载荷框架T型台面的高度，包含标准FabCell隔振垫；

5. 斜对角空间值从管路最高点位置至台面的底沿处的间距，包括FabCell隔振垫，十字头降至最低位置；

6. 整体高度是指从台面的上表面包含FabCell隔振垫至设备的最高点(管路或者作动缸末端)的间距，十字头升至最高位置；

7. 在十字头横梁位于600mm(23.6 in)高度时测量；

8. 如果载荷框架选择了气垫/弹性体隔振，则需要在B、G、H尺寸上增加37mm (1.44 in)；

9. 对于轴扭型载荷框架，需要在H尺寸上增加152mm(6in)，此时作动缸行程为152mm(6in)。
