MTS FlexTest® 控制器

增强处理能力，应对日益复杂的测试需求

为了应对日益复杂的测试需求，力学测试系统的控制器需要具有更高的处理速度和和数据吞吐能力，全新的 FlexTest Elite Performance 60、100 和 200 型号可以提供：

更高的通道密度
更强的计算能力
更快的系统更新速率

最大系统更新速率
FlexTest 40	FlexTest 60	FlexTest 100	FlexTest 200
最高 6144 Hz	最高 8192 Hz	最高 8192 Hz	最高 8192 Hz

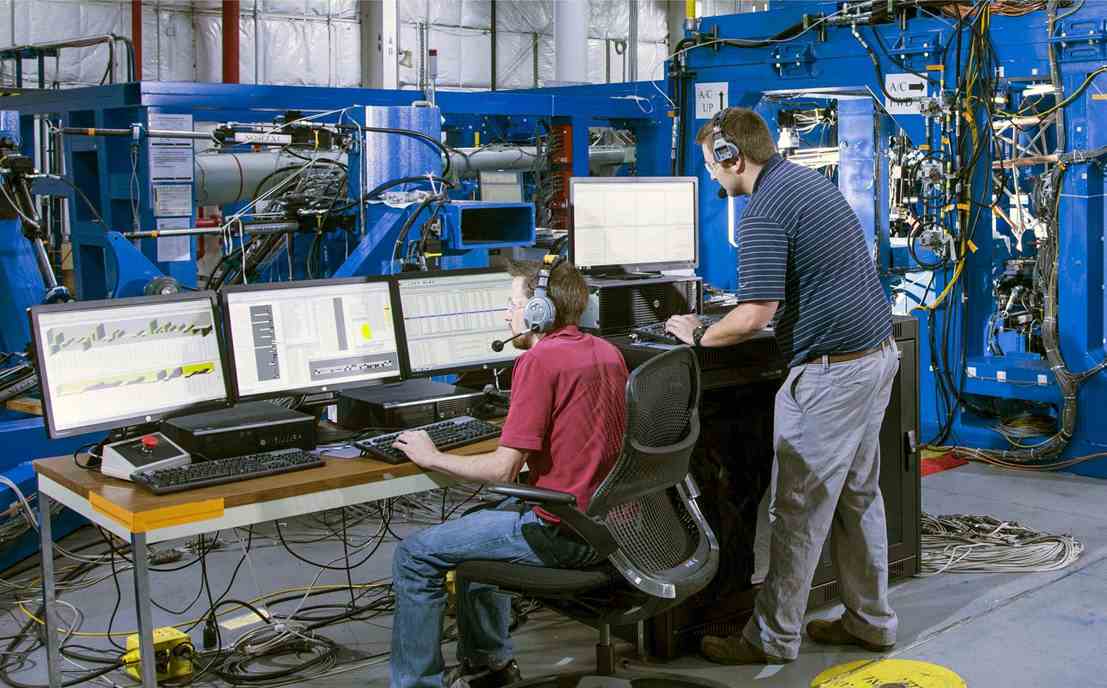

先进的FlexTest Elite Performance控制系统 - 车辆测试应用先进的FlexTest Elite Performance控制系统 - 航空测试应用

793系统软件是配置 FlexTest数字控制器的基础。利用系统软件，用户可以定义试验所需要的硬件资源、设置参数、进行PID调优，还可以选择合适的自适应控制算法、创建实时在回路计算通道以及实现更加复杂的级联控制等功能。793系统软件通过直观易用的图形化界面完成所用工作。系统软件还提供了项目管理工具，便于用户同步管理多个试验任务，处理复杂的测试数据。793系统软件是下列应用软件的基础。

MTS 应用软件

MTS TestSuite 软件 具有图形化的开发环境创建流程图式的测试应用，包括可修改的应用、可定制的试验模板库，满足用户测试需求，可根据行业标准高效率地创建材料以及零部件测试。
RPC 软件 提供了先进的仿真、控制、分析和信息管理功能，可实现多自由度的构件、零件或整车试验，精确复现真实环境中的载荷、速度和位移。
AeroPro 软件 提供结构加载测试过程中控制系统和数据采集系统的无缝集成，具有直观的界面和先进的控制回路算法，能够有效提高测试效率，特别适用于。

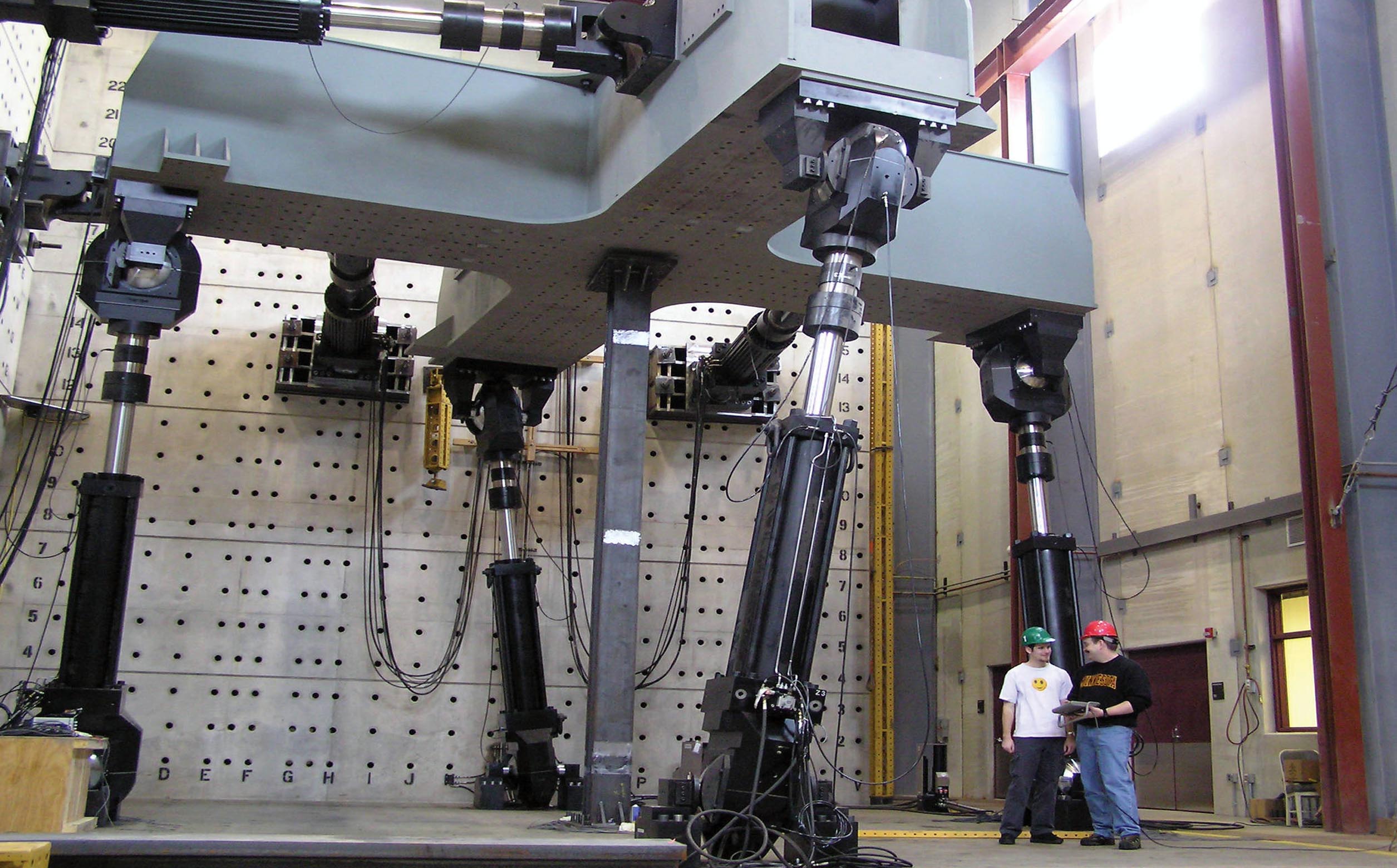

STEXPro 软件 创新的抗震模拟仿真工具，来实现复杂的多通道地震鉴定测试和建筑结构地震模拟仿真测试。
MTS 弹性体测试软件 用于快速实现动静刚度、动态力学参数的测定，包括管理全频谱弹性体测试的标准化测试库。
MTS 减振器测试软件 包括创建测试、运行时显示和数据采集、报告和分析工具等组合，用于执行车辆减震器的性能、耐久和质量保证测试。
多用途测试软件(MultiPurpos TestsWare, MPT) 高效创建和自动化各种测试范围内的命令生成和数据采集，通过创建试验序列实现复杂的测试任务。

MTS 测试软件

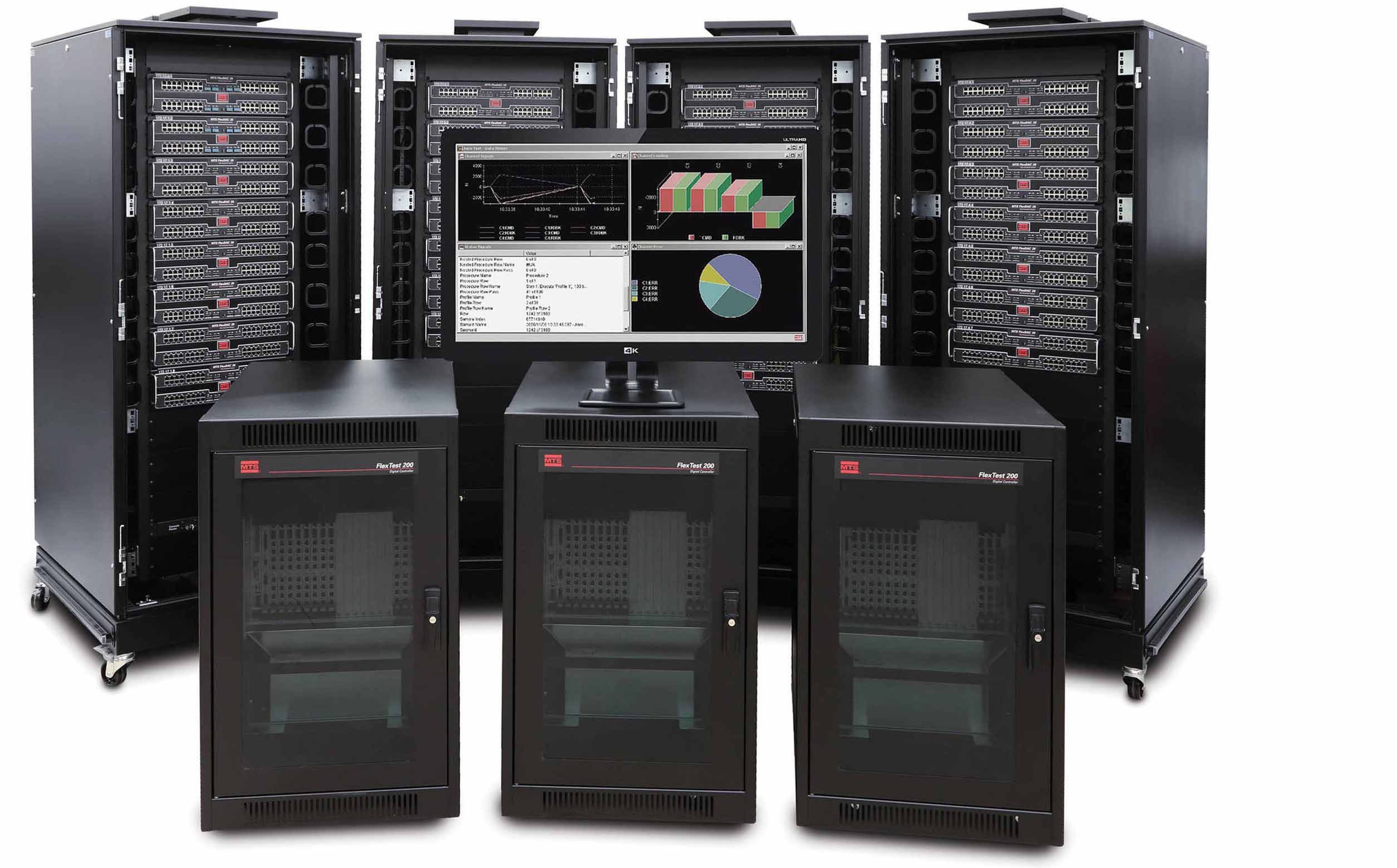

MTS FlexDAC 20 数据采集系统与 FlexTest 数字控制器通过硬时钟信号进行同步，可获得极高的数据准确度。

在结构试验或者材料试验过程中，需要充分了解相应加载情况下样件的应变水平，但是，测试系统控制器和数据采集系统之间的偏差往往给测试精度带来无法预期的偏差。试验结束后，需要将不同应用软件采集得来的数据手工组合在一起，进一步扩大的由于测试系统和数据采集之间的不同步而造成的系统误差。利用MTS AeroPro 试验控制与数据采集应用软件将MTS FlexDAC 20 数据采集系统和 FlexTest 数字控制器无缝集成，实现硬件同步信号同步。MTS FlexDAC 数据采集硬件会采用与 FlexTest 控制器相同的内部时钟来实现控制系统数据与数据采集系统数据之间的同步组合。MTS 是业内唯一实现将控制系统和数据采集系统无缝集成的测试解决方案提供商。

MTS FlexDAC 20 系统提高数据采集效率

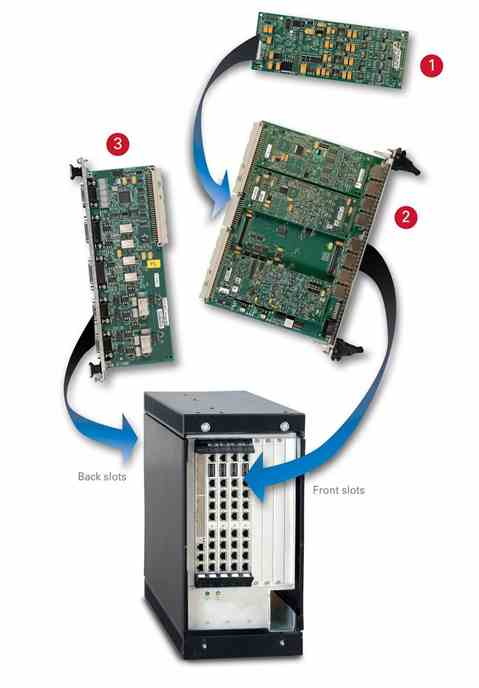

MTS 494 系列控制系统硬件包括多种类型的硬件板卡以满足力学测试的需要，它是MTS系统公司数十年先进的测试和仿真开发与应用的结晶。作为 MTS 的第四代数字控制器，模块化设计的硬件平台具有易于升级的集中式处理器和丰富的板块资源，包括通用数字信号调理器、伺服阀驱动和 I/O 模块，便于力学试验室快速实现控制器容量升级，延长系统使用寿命，保护投资。

494 系列硬件包括：

494.96 处理器板
子卡 (1)
- 494.16 伺服阀驱动与DUC卡
- 494.21 多量程DUC卡/加速度传感器调理卡
- 494.25 单路通用数字信号调理(DUC)卡
- 494.26 双路通用数字信号调理(DUC)卡
- 494.45 8通道模拟输入
- 494.46 8通道模拟输出
- 494.47 两通道串行通讯/编码器接口卡
- 494.49 四通道编码器接口卡
- 494.50 双路时钟同步卡(配合FlexDAC)
494.40 I/O 载板 (2)

FlexTest 40

- 494.41 或 494.42 系统板
- 494.44 双站台系统板
- 可选 494.32 DIO 接线盒
- 可选 494.33 DIO 外接电源

FlexTest 60, 100 & 200

- 493.73 液压动力源控制卡
- 494.74 双路液压伺服分油器控制卡(3)
- 494.75 8通道模拟输入 BNC 板
- 494.76 8通道模拟输出 BNC 板
- 可选494.31 DIO 接线盒
- 可选494.33 DIO 外接电源
- 493.72 数字 I/O 接口卡
- 493.74 双路液压伺服分油器控制卡
- 493.80 四通道编码器转换卡(配合494.49)

航空结构测试
- 494.43 多机箱级联接口卡
- 494.79 8通道二级伺服阀驱动卡(需要494.46)

	FlexTest 40		FlexTest 60	FlexTest 100	FlexTest 200
可配置性	无配置局限，任意反馈输入通道均可配置给任意控制通道，任意控制通道可以分配给任意试验，无需更换任何线缆。
试验站台数量*	1 或 2 个	最多 4 个（如果采用开/关 HSM，则为 6 个）		最多 8	最多 8
通道数量*	最多 4 个	最多 8 个		最多 16 个	最多 40 个
可调理传感器输入*	Up to 12	最多 24 个		最多 40 个	最多 80 个
辅助信号输入*	最多 16 个	最多 32 个		最多 64 个	最多 96 个
用户可定义的数字 I/O	包含 3/3 个	16/16 个可用		16/16 个可用	32/32 个可用
输入电压	2.7～26V DC@0.5mA最小
输入电阻	2 K ohm
输出	30VDC，1A（最大）	30 VDC，2A（最大）
最大系统更新速率*
	最高 6144 Hz	最高 8192 Hz		最高 8192 Hz		最高 8192 Hz

*参数受具体控制器配置影响，详情请咨询MTS系统公司的应用工程师

	FlexTest 40				FlexTest 60	FlexTest 100	FlexTest 200
尺寸(包括外机箱)
高	14 cm (5.5 in)			44.2 cm (17.4 in)		56 cm (22 in)	98 cm (38 in)
宽	43 cm (17 in)			21.6 cm (8.5 in)		37 cm (14.5 in)	60 cm (24 in)
深	44.5 cm (17.5 in)			64.8 cm (25.5 in)		66 cm (26 in)	90 cm (35 in)
自重	8.6 kg (19 lb)			14 kg (31 lb)		45.4 kg (100 lb)	100 kg (220 lb)

电源输入
电压		通用输入：100 - 240 VAC 单相；50-60 Hz
浪涌电流（对于 1/2 周期）		< 40A	< 40A			< 80A		< 100A
115 VAC 下的静态电流		~ 4A	~8A			~12A		~16A
230 VAC 下的静态电流		~ 2A	~ 4A			~ 6A		~ 8A
泄漏电流		< 3.5 mA	< 3.5 mA			< 3.5 mA		< 3.5 mA
电路保护		具有短路保护，可自动恢复

液压伺服阀块
HSM 继电器输出		24 VDC 时为 1.0 A
HSM 比例输出		20 - 800 mA；2 或 4 秒斜坡打开； 0、2 或 4 秒斜坡关闭（可选）		仅适用于 493.74 板：20 - 800 mA；2 或 4 秒斜坡打开； 20 - 800 mA；2 或 4 秒斜坡打开；0、2 或 4 秒斜坡关闭（可选）

函数发生
频率范围		0.001 Hz 至 600 Hz；建议频率不超过系统更新速率的 10%。
分辨率		32 位
波形		正弦、方波、三角波、斜坡、真正弦、随机波、正弦扫频
其他		宽频，基于频率权重的随机信号发生，软启停功能

	FlexTest 40	FlexTest 60	FlexTest 100	FlexTest 200
伺服阀驱动 - 2 级	双平衡差分恒流源
输出范围	软件可调最大输出电流为100mA，线圈电压20V
伺服阀抖动	幅值可调：0～50%满量程电流；频率可调：1～4915Hz

伺服阀驱动 -3 级	双平衡差分恒流源
输出范围	软件可调最大输出电流为100mA，线圈电压20V
伺服阀抖动	幅值可调：0～50%满量程电流；频率可调：1～4915Hz
激励	自平衡输出最大100mA，+/-20VAC，频率为10kHz
输入	差分交流耦合可调增益与零点
输入回路控制器	比例和差分
通用数字调理模块	主要用于电阻性或电感型传感器
激励	自平衡恒幅恒压源或恒流源，支持4线制或8线制
直流激励幅值	1 - 20 V
交流激励幅值	1 - 10 V 峰值
激励频率	软件可选：1、2、2.5、5、10kHz
增益精度	直流增益：读数的0.10%或+0.001%满量程交流增益：读数的0.15%或+0.001%满量程
温度漂移	直流：25ppm/°C，典型交流：30ppm/°C，典型
互锁	激励失效触发互锁，包含短路/断路检测
TEDS 支持	兼容 IEEE 1451.4 第 2 级

模拟输入（可选）
输入电压	+/- 12.5 V
信号处理
输入分辨率	基于过采样技术，19位
内部数据采用率	122.88 kHz（所有通道均同步采样/保持）
样本更新速率	同步采样/保持，采样率与系统更新速率一致，一般为1024Hz～6144Hz
信号处理	32 位浮点
类型	基于时间，峰谷值，最大/最小，端值穿越，循环和逻辑采样，任意信号与主触发信号可绑定采样
数字滤波器	贝塞尔、巴特沃斯、双极性椭圆
RPC	基于RPC软件开发的时间历程数据回放
格式	数据默认保存为ASCII格式，可选MTS RPC格式
数字传感器	正交型(增量编码器)，SSI(Temposonic R系列、绝对值编码器)，PWM(Temposonic G 系列)
模拟输出（可选）
输出电压	+/- 10 V
最大载荷	2000Ω最小 1000pf最大
输出分辨率	16 位
环境	温度：5～40°C 湿度：5～85%无凝露
