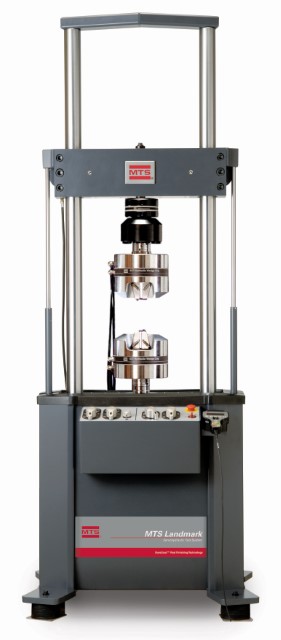

Landmark® 电液伺服测试系统

载荷框架

图表

型号

规格¹

详细信息

单位

370.10

370.25

370.50

作动缸底置

作动缸顶置

作动缸底置

作动缸顶置

作动缸底置

作动缸顶置

载荷能力

kN

100

100

250

250

500

500

（额定动态载荷）

(kip)

(22)

(22)

(55)

(55)

(110)

(110)

可用作动缸额定值₁（标称）

kN

15, 25, 50, 100

15, 25, 50, 100

100, 250

100, 250

250, 500

250, 500

(kip)

(3.3, 5.5, 11, 22)

(3.3, 5.5, 11, 22)

(22, 55)

(22, 55)

(55, 110)

(55, 110)

作动缸动态行程₁

mm

100, 150, 250

100, 150, 250

150, 250

150, 250

150

150

(in)

(4, 6, 10)

(4, 6, 10)

(6, 10)

(6, 10)

(6)

(6)

最小垂向测试空间 -

A

mm

140

70

231

159

427

345

标准高度₂

(in)

(5.5)

(2.8)

(9.1)

(6.3)

(16.8)

(13.6)

最大垂向测试空间 -

A

mm

1283

1213

1621

1549

2085

2002

标准高度₃

(in)

(50.5)

(47.8)

(63.8)

(61.0)

(82.1)

(78.8)

最小垂向测试空间 -

A

mm

363

292

485

413

不适用

不适用

扩展高度₂

(in)

(14.3)

(11.5)

(19.1)

(16.3)

不适用

不适用

最大垂向测试空间 -

A

mm

1753

1683

2129

2058

不适用

不适用

扩展高度₃

(in)

(69.0)

(66.3)

(83.8)

(81.0)

不适用

不适用

工作高度₄

B

mm

922₈, ₁₅

922₁₅

922₈, ₁₅

922₁₅

922₁₅

922₁₅

(in)

(36.3)

(36.3)

(36.3)

(36.3)

(36.3)

(36.3)

立柱间距

C

mm

533

533

635

635

762

762

（测试空间宽度）

(in)

(21.0)

(21.0)

(25.0)

(25.0)

(30.0)

(30.0)

立柱直径

D

mm

76,2

76,2

76,2

76,2

101,6

101,6

(in)

(3.00)

(3.00)

(3.00)

(3.00)

(4.00)

(4.00)

基座宽度

E

mm

1018

1018

1112

1112

1351

1351

(in)

(40.1)

(40.1)

(43.8)

(43.8)

(53.2)

(53.2)

基座深度

F

mm

698

698

737

737

896

896

(in)

(27.5)

(27.5)

(29.0)

(29.0)

(35.3)

(35.3)

对角线间隙 -

G

mm

2580₈, ₁₁, ₁₅

2649₁₁, ₁₅

3084₈, ₁₁, ₁₅

3155₁₁, ₁₅

3629₁₁, ₁₅

3699₁₁, ₁₅

标准高度₅

(in)

(101.6)

(104.3)

(121.4)

(124.2)

(142.9)

(145.6)

对角线距离 -

G

mm

3084₈, ₁₁, ₁₅

3153₁₁, ₁₅

3589₈, ₁₁, ₁₅

3660₁₁, ₁₅

不适用

不适用

扩展高度₅

(in)

(121.4)

(124.1)

(141.3)

(144.1)

不适用

不适用

整体高度 -

H

mm

2588₈, ₁₂, ₁₅

3028₉, ₁₅

3095₈, ₁₄, ₁₅

3490₁₀, ₁₅

3688

3961

标准高度₆

(in)

(101.9)

(119.2)

(121.8)

(137.4)

(145.2)

(155.9)

整体高度 -

H

N/m

3058₈, ₁₃, ₁₅

3498₉, ₁₅

3603₈, ₁₄, ₁₅

3998₁₀, ₁₅

不适用

不适用

扩展高度₆

(in)

(120.4)

(137.7)

(141.8)

(157.4)

不适用

不适用

刚度₇

N/m

467 x 10⁶

467 x 10⁶

473 x 10⁶

473 x 10⁶

777 x 10⁶

777 x 10⁶

(lbf/in)

(2.66 x 10⁶)

(2.66 x 10⁶)

(2.7 x 10⁶)

(2.7 x 10⁶)

(4.44 x 10⁶)

(4.44 x 10⁶)

框架自重

kg

635

820

875

1095

1570

1760

(lb)

(1400)

(1800)

(1925)

(2410)

(3455)

(3875)

1. 本表中所列的荷载框架规格基于由粗体文本表示的作动缸额定值和动态行程值测算。

2.最小垂向测试空间：将作动缸活塞杆完全收回，十字头位置最低，不包含对中校准装置时进行测量，活塞杆端面表面与载荷传感器端面表面之间的距离。

3.最大垂向测试空间：将作动缸活塞杆完全收回，十字头位置最高，不包含对中校准装置时进行测量，活塞杆端面表面与载荷传感器端面表面之间的距离。

4.工作高度： 从地面到工作表面顶部的距离；包括标准 FabCell 减震装置。

5.对角线间隙：框架柱顶点（远侧）到 FabCell 底脚前端的距离；不包括连接杆或围封装置。

6.整体高度： 从地板到十字头最高点的距离，包括标准 FabCell 减震装置；十字头完全升起（最常见的行程长度）。

7. 在典型的测试高度下，采用液压楔形夹具和圆柱形狗骨样品测量。

各个型号的典型测试高度： 型号 370.10 = 750 mm (29.5 in)；型号 370.25 = 900 mm (35.5 in)；型号 370.50 = 1250 mm (49.2 in)

8. 对于作动缸底置，行程为 250 mm (10 in) 的作动缸，尺寸 B、G 和 H 须另加 178 mm (7 in)。

9. 对于作动缸顶置，行程为 250 mm (10 in) 的作动缸，尺寸 H 须另加 229 mm (9 in)。

10. 对于作动缸顶置，行程为 250 mm (10 in) 的作动缸，尺寸 H 须另加 203 mm (8 in)。

11. 对于配有可选立柱加强筋的框架，尺寸 G 须另加 51 mm (2 in)。

12. 对于标准高度框架柱、可选立柱加强筋且作动缸底置的 370.10 型框架， 尺寸 H 须另加 14 mm (0.53 in)。

13. 对于扩展高度框架柱、可选立柱加强筋且作动缸底置的 370.10 型框架， 尺寸 H 须另加 51 mm (2 in)。

14. 对于标准或扩展高度框架柱、作动缸底置且作动缸底置的 370.25 型框架， 尺寸 H 须另加 14 mm (0.53 in)。

15. 对于选配气动/弹性隔震底座的荷载框架，尺寸 B、G 和 H 须另加 62 mm (2.44 in)。

载荷框架

图表

型号

规格₁

详细信息

单位

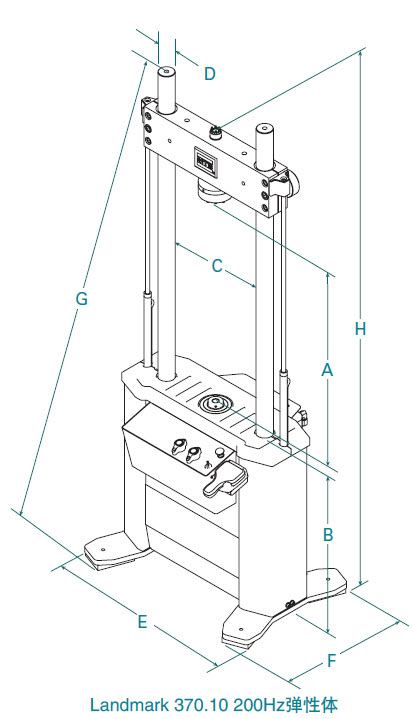

370.10 200 Hz 弹性体

载荷能力

kN

100

（额定动态载荷）

(kip)

(22)

可用作动缸额定值₁（标称）

kN

15, 25

(kip)

(3.3, 5.5)

作动缸动态行程₁

mm

100

(in)

(4)

最小垂向测试空间 -

A

mm

0

标准高度₂

(in)

0

最大垂向测试空间 -

A

mm

788

标准高度₃

(in)

(31.0)

工作高度₄

B

mm

922

(in)

(36.3)

立柱间距

C

mm

533

（测试空间宽度）

(in)

(21.0)

立柱直径

D

mm

76,2

(in)

(3.00)

基座宽度

E

mm

1018

(in)

(40.1)

基座深度

F

mm

698

(in)

(27.5)

对角线距离₅

G

mm

2079₈

(in)

(81.8)

整体高度₆

H

mm

2065₉

(in)

(81.3)

刚度₇

N/m

467 x 10⁶

(lb/in)

(2.66 x 10⁶)

框架自重

kg

635

(lb)

(1400)

1. 本表中所列的荷载框架规格基于由粗体文本表示的作动缸额定值和动态行程值测算。

2.最小垂向测试空间：将作动缸活塞杆完全收回，十字头位置最低，不包含对中校准装置时进行测量，活塞杆端面表面与载荷传感器端面表面之间的距离。

3.最大垂向测试空间 ：将作动缸活塞杆完全收回，十字头位置最高，不包含对中校准装置时进行测量，活塞杆端面表面与载荷传感器端面表面之间的距离。

4.工作高度：从地面到工作表面顶部的距离；包括标准 FabCell 减震装置。

5.对角线距离：框架柱顶点（远侧）到 FabCell 底脚前端的距离；不包括连接杆或围封装置。

6.整体高度： 从地板到十字头最高点的距离，包括标准 FabCell 减震装置；十字头完全升起（最常见的行程长度）。

7. 在十字头高度为 750 mm (29.5 in) 时测量。

8. 对于配有可选立柱加强筋的框架，尺寸 G 须另加 51 mm (2 in)。

9. 对于配有可选立柱加强筋的 370.10 型 200 Hz 弹性体框架，尺寸 H 须另加 28 mm (1.1 in)。

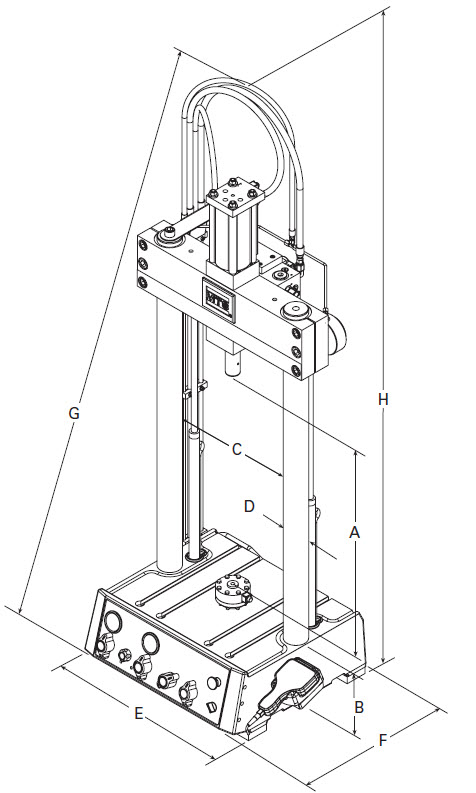

桌面式载荷框架规格

370.02 型桌面式载荷框架适用标准高度或加高高度(作动缸配置为与载荷框架十字头一体)。

载荷框架

图表

型号

规格₁

详细信息

单位

370.02

370.02 100 Hz 弹性体

载荷能力

kN

25

25

（额定动态载荷）

(kip)

(5.5)

(5.5)

可用作动缸额定值₁（标称）

kN

15, 25

15, 25

(kip)

(3.3, 5.5)

(3.3, 5.5)

作动缸动态行程₁

mm

100, 150

100, 150

(in)

(4, 6)

(4, 6)

最小垂向测试空间 -

A

mm

144

144

标准高度₂

(in)

(5.7)

(5.7)

最大垂向测试空间 -

A

mm

827

827

标准高度₃

(in)

(32.6)

(32.6)

最小垂向测试空间 -

A

mm

398

398

扩展高度₂

(in)

(15.7)

(15.7)

最大垂向测试空间 -

A

mm

1335

1335

扩展高度₃

(in)

(52.6)

(52.6)

工作高度₄

B

mm

230₈

230₈

(in)

(9.1)

(9.1)

立柱间距

C

mm

460

460

(in)

(18.1)

(18.1)

立柱直径

D

mm

76.2

76.2

（测试空间宽度）

(in)

(3.00)

(3.00)

基座宽度

E

mm

622

622

(in)

(24.5)

(24.5)

基座深度

F

mm

577

577

(in)

(22.7)

(22.7)

对角线距离 -

G

mm

1750₈

1750₈

标准高度₅

(in)

(68.9)

(68.9)

对角线距离 -

G

mm

2250₈

2250₈

扩展高度₅

(in)

(88.6)

(88.6)

整体高度 -

H

mm

1989₈

1989₈

标准高度₆

(in)

(78.3)

(78.3)

整体高度 -

H

mm

2624₈

2624₈

扩展高度₆

(in)

(103.3)

(103.3)

刚度₇

N/m

345 x 10⁶

345 x 10⁶

(lb/in)

(1.95 x 10⁶)

(1.95 x 10⁶)

重量

kg

248

286

(lb)

(547)

(630)

1. 本表中所列的荷载框架规格基于由粗体文本表示的作动缸额定值和动态行程值测算。

2. 最小垂向测试空间：将作动缸活塞杆完全收回，十字头位置最低，不包含对中校准装置时进行测量，活塞杆端面表面与载荷传感器端面表面之间的距离。

3. 最大垂向测试空间：将作动缸活塞杆完全收回，十字头位置最高，不包含对中校准装置时进行测量，活塞杆端面表面与载荷传感器端面表面之间的距离。

4. 工作高度：从地面到工作表面顶部的距离；包括标准 FabCell 减震装置。

5. 对角线距离：软管顶点 到 FabCell 底脚前端的距离；十字头降下。

6. 整体高度：从地板到软管顶部或作动器最高点的距离，包括标准 FabCell 减震装置；十字头完全升起。

7. 在十字头高度为 600 mm (23.6 in) 时测量。

8. 对于选配气动/弹性隔震底座的荷载框架，尺寸 B、G 和 H 须另加 37 mm (1.44 in)。
