Bionix 多站台磨损测试系统

占用空间

160 cm x 66 cm x 158 cm

（宽 x 深 x 高）

站台数量

6

附加浸泡加载样件数量

2（可选）

驱动形式

电液伺服

轴向载荷 *

最大载荷

4 kN

位移

+ 12.7 mm / -3.2 mm

屈伸 *

最大扭矩

15 N-m

位移

+/- 10°

侧弯*

最大扭矩

15 N-m

位移

+/- 10°

旋转 *

最大扭矩

10 N-m

位移

+/- 7.5°

前后平移

约束力

零到完全锁定

位移

+/- 4.5 mm

横向平移

约束力

零到完全锁定

位移

+/- 4.5 mm

* 每个站点（每个样本）的额定值

宽

宽

高

高

（不含安全围挡）

（含安全围挡）

深

（盖板关闭）

（盖板打开）

重量

1854 mm

2159 mm

877 mm

1700 mm

2157 mm

1821 kg

(73 in)

(85 in)

(35 in)

(67 in)

(85 in)

(4015 lb)

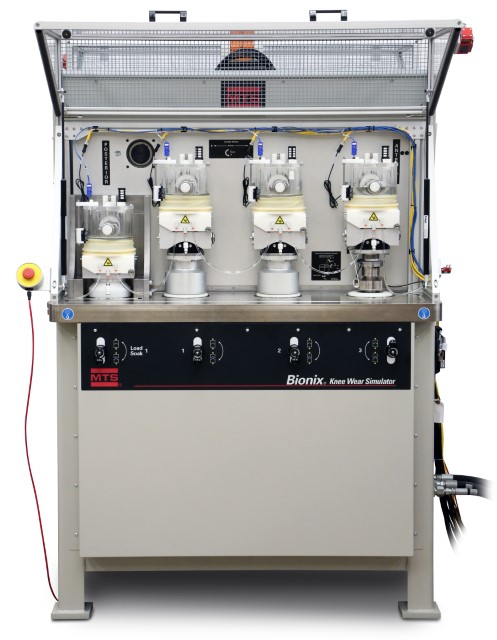

六站式基础版

可选 - ISO 14243 膝关节磨损测试固定装置

可选 - 大位移膝关节磨损

载荷框架

载荷框架

固定工装运动

固定工装运动

固定工装运动

固定工装运动

运动范围

载荷范围

范围

范围

范围

范围

( 每个样件)

( 每个样件)

( 每个样件)

屈曲/伸展 (My)

180 deg

74 N·m

67 deg

74 N·m

180 deg

74 N·m

-20 deg

-74 N·m

-5 deg

-74 N·m

-20 deg

-74 N·m

内翻 (+) / 外翻 (–) (Mx)

( 见固定装置栏)

5 deg

约 0 n·m*

5 deg

-5 deg

约 0 n·m*

-5 deg

**

胫骨旋转 (Mz)

12.3 deg

74 N·m

7.0 deg

74 N·m

12 deg

74 N·m

-12.3 deg

-74 N·m

-5.9 deg

-74 N·m

-12 deg

-74 N·m

轴向载荷 (Fz)

50 mm

10,000 N

50 mm

5000 N

50 mm

10,000 N

-50 mm

0 N

-50 mm

0 N

-50 mm

0 N

前部/后部 (Fx)

25.4 mm

1667 N

7.5 mm

1667 N

25 mm

1667 N

-25.4 mm

-1667 N

-7.5 mm

-1667 N

-25 mm

-1667 N

内侧/外侧 (Fy)

( 见固定装置栏)

7.5 mm

~0 N*

3.7 mm

移动

-7.5 mm

~0 N*

3.7 mm

**

蓝色 文字表示自由度受控

* 自由浮动轴

** 位置可调，操作过程中锁定

高

高

宽

深

（盖板关闭）

（盖板打开）

自重

1320 mm

1145 mm

1725 mm

2235 mm

1590 kg

(52 in)

(45 in)

(68 in)

(88 in)

(3506 lb)
