244 系列作动缸参数规格
|
型号
|
额定载荷 (kN)
|
额定载荷 (LBS.)
|
活塞杆螺纹（公制）
|
活塞杆螺纹（美制）
|
|
244.11
|
15
|
3300
|
M12x1.25
|
1/2"-20
|
|
244.12
|
25
|
5500
|
M12x1.25
|
1/2"-20
|
|
244.21
|
50
|
11000
|
M27x2
|
1"-14
|
|
244.2
|
67
|
15000
|
M27x2
|
1"-14
|
|
244.22
|
100
|
22000
|
M27x2
|
1"-14
|
|
244.23
|
150
|
35000
|
M27x2
|
1"-14
|
|
244.31
|
250
|
55000
|
M36x2
|
1 1/2"-12
|
|
244.41
|
500
|
110000
|
M52x2
|
2"-12
|
|
244.51
|
1000
|
220000
|
M76x2
|
3"-12
|
压力和回油 - 压力与回油管路的尺寸取决于所选择的伺服阀额定流量，一般来说，配置有252系列伺服阀阀块具有-16 SAE接口，而配置有256系列伺服阀阀块具有-20 SAE接口。
泄油 - 所有244系列作动缸的泄油口尺寸均为-6 SAE。

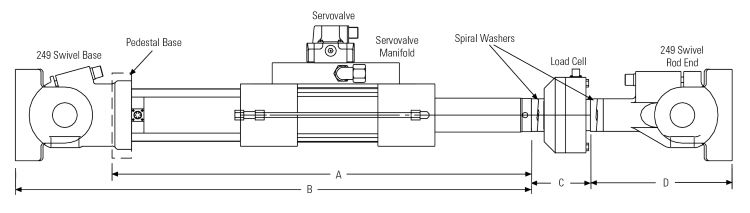

一般零部件或结构测试应用的典型配置
|
型号
|
伺服阀
|
载荷传感器
|
球铰总成
|
螺旋垫圈
|
|
244.11
|
252.2X（数量 1 或 2）
|
661.19E/F-03
|
249xx.M25
|
601.11-20
|
|
244.12
|
252.2X（数量 1 或 2）
|
661.19E/F-04
|
249xx.M25
|
601.11-20
|
|
244.21
|
252.2X（数量 1 或 2）
|
661.20E/F-02
|
249xx.M70
|
601.11-11
|
|
244.2
|
252.2X（数量 1 或 2）
|
661.20E/F-03
|
249xx.M70
|
601.11-11
|
|
244.22
|
252.2X（数量 1 或 2）
|
661.20E/F-03
|
249xx.M160
|
601.11-11
|
|
244.23
|
252.2X（数量 1 或 2）
|
661.22C/D-01
|
249xx.M160
|
601.11-11
|
|
244.31
|
252.2X（数量 1 或 2）、256（数量 1）
|
661.22C/D-01
|
249xx.M340
|
601.11-19
|
|
244.41
|
252.2X（数量 1 或 2）、256（数量 1）
|
661.23E/F-01
|
249xx.M500
|
601.11-13
|
|
244.51
|
252.2X（数量 1 或 2）、256（数量 1）
|
661.31E/F-01
|
249xx.M1000
|
601.11-15
|
动态行程
|
mm
|
inch
|
|
100
|
4
|
|
150
|
6
|
|
200
|
8
|
|
250
|
10
|
|
300
|
12
|
|
350
|
14
|
|
400
|
16
|
|
450
|
18
|
|
500
|
20
|
