用于电液伺服测试系统的载荷传感器

此类轴向动态疲劳级载荷传感器具有极佳的抗侧向载荷能力，一体化设计提高了载荷传感器的轴向刚度，具有低变形量、高刚度的特点，具有更高的动态性能，采用独特的绕线技术确保卓越的信号输出精度。

试验标准

查看完整产品信息获取报价

完整产品信息

轴向动态疲劳级载荷传感器 - 小载荷

型号	载荷能力	螺纹尺寸	零件号
公制单位
661.09B-20	10 N	M6 x 1	051-340-602
661.09B-21	100 N	M6 x 1	051-340-604
美制单位
661.09A-20	2.2lbf	1/4-28UNF-2B	051-340-601
661.09A-21	22lbf	1/4-28UNF-2B	051-340-603

轴向动态疲劳级载荷传感器 - 低载荷

公制单位
型号	载荷能力	螺纹尺寸	零件号
661.11B-01	250 N	M6 x 1	050-781-905
661.11B-02	500 N	M6 x 1	050-781-906
661.18F-01	1 kN	M12 x 1.25	050-459-902
661.18F-02	2.5 kN	M12 x 1.25	050-459-904
661.19F-01	5 kN	M12 x 1.25	045-438-102
661.19F-02	10 kN	M12 x 1.25	045-438-104
661.19F-03	15 kN	M12 x 1.25	045-438-106
661.19F-04	25 kN	M12 x 1.25	045-438-108
661.20F-01	25 kN	M27 x 2	045-430-004
661.20F-02	50 kN	M27 x 2	045-430-005
661.20F-03	100 kN	M27 x 2	045-430-006

美制单位
型号	载荷能力	螺纹尺寸	零件号
661.11A-01	50lbf	1/4-28UNF-2B	050-781-901
661.11A-02	100lbf	1/4-28UNF-2B	050-781-902
661.18E-01	220lbf	1/2-20UNF-3B	050-459-901
661.18E-02	550lbf	1/2-20UNF-3B	050-459-903
661.19E-01	1.1kip	1/2-20UNF-3B	045-438-101
661.19E-02	2.2kip	1/2-20UNF-3B	045-438-103
661.19E-03	3.3kip	1/2-20UNF-3B	045-438-105
661.19E-04	5.5kip	1/2-20UNF-3B	045-438-107
661.20E-01	5.5kip	1-14UNS-3B	045-430-001
661.20E-02	11kip	1-14UNS-3B	045-430-002
661.20E-03	22kip	1-14UNS-3B	045-430-003

单桥轴向动态疲劳级载荷传感器 - 高载荷

型号	载荷能力	螺纹尺寸	零件号
公制单位
661.22D-01	250 kN	M36 x 2	042-361-802
661.23F-01	500 kN	M52 x 2	044-445-002
661.31F-01	1000 kN	M76 x 2	045-190-502
661.34F-01	1500 kN	M90 x 2	045-225-902
661.36D-03	2500 kN	M2 x 12	046-311-702
美制单位
661.22C-01	55 kip	1.50-12UNC-3B	042-361-801
661.23E-01	110 kip	2.00-12UNC-2B	044-445-001
661.31E-01	220 kip	3.00-12UNC-2B	045-190-501
661.34E-01	330 kip	1.25-12UNC-2B	045-225-901
661.36C-03	550 kip	1.50-12UNC-2B	046-311-701

轴向动态疲劳级载荷传感器 - 包含TEDS

型号	载荷能力	螺纹尺寸	零件号
公制单位
661.11H-01	250 N	M6 x 1	057-117-901
661.11H-02	500 N	M6 x 1	057-117-902
661.11H-03	1000 N	M6 x 1	057-117-903
661.18H-01	1000 N	M12 x 1.25	057-118-001
661.18H-02	2.5 kN	M12 x 1.25	057-118-002
661.19H-01	5 kN	M12 x 1.25	057-118-101
661.19H-02	10 kN	M12 x 1.25	057-118-102
661.19H-03	15 kN	M12 x 1.25	057-118-103
661.19H-04	25 kN	M12 x 1.25	057-118-104
661.20H-02	50 kN	M27 x 2	057-118-201
661.20H-03	100 kN	M27 x 2	057-118-202
661.22H-01	250 kN	M36 x 2	057-263-701
661.23H-01	500 kN	M52 x 2	057-263-801

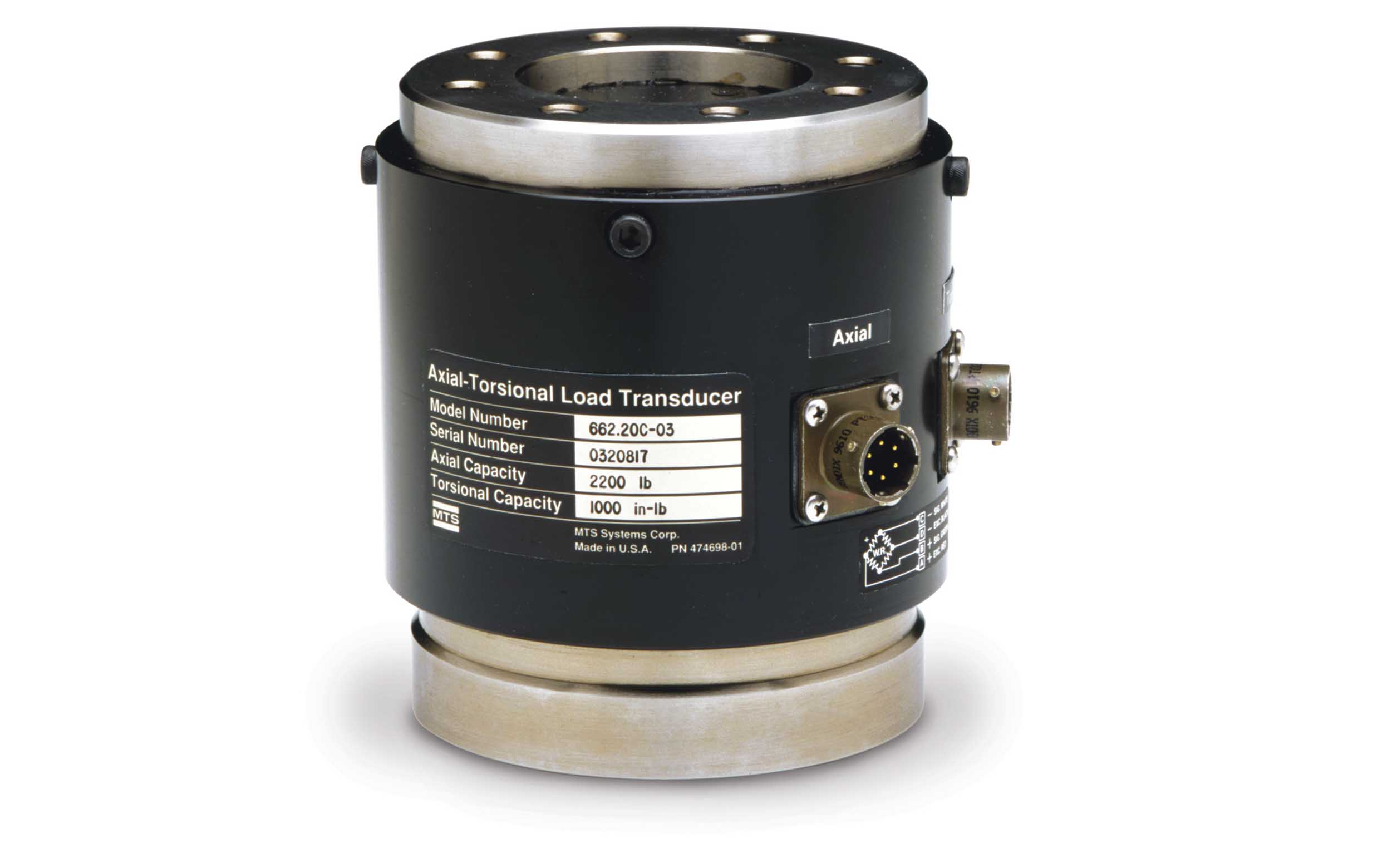

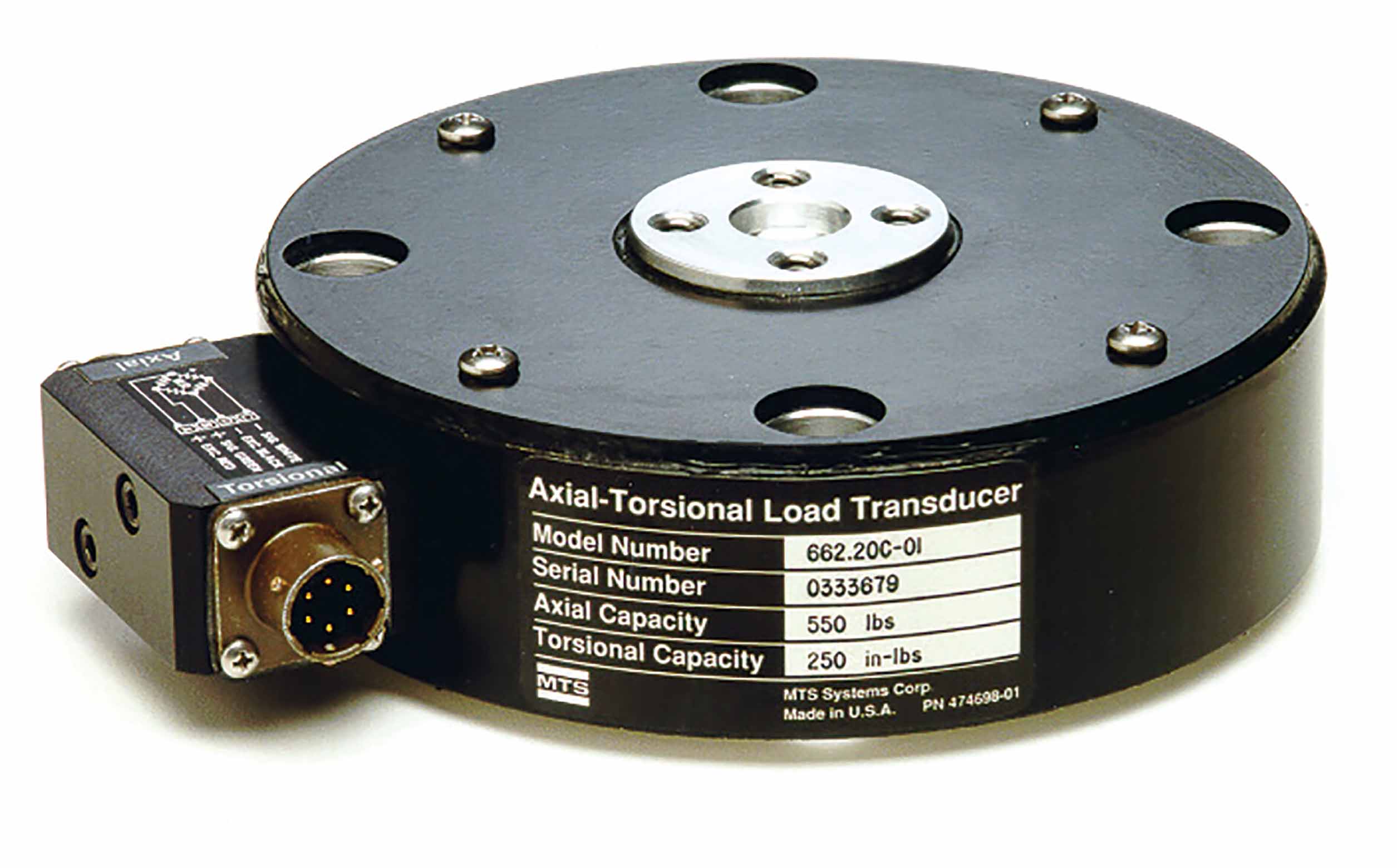

轴扭组合载荷传感器

型号	轴向载荷能力	扭转载荷能力	螺纹尺寸	零件号
公制单位
662.20D-01	2.5 kN	25 N.m	M6 x 1	049-611-002
662.20D-03	10 kN	100 N.m	M8 x 1.25	049-381-502
662.20D-04	15 kN	150 N.m	M8 x 1.25	050-457-702
662.20D-05	25 kN	250 N.m	M10 x 1.5	050-027-102
美制单位
662.20C-01	550lbf	250in.lb	1/4-20UNC-2B	049-611-002
662.20C-03	2200lbf	1000in.lb	5/16-18UNC-2B	049-381-502
662.20C-04	3300lbf	1500in.lb	5/16-18UNC-2B	050-457-702
662.20C-05	5500lbf	2500in.lb	3/8-16UNC-2B	050-027-102

轴扭组合载荷传感器 - 包含TEDS

型号	轴向力	扭力	螺纹尺寸	零件号
公制单位
662.20H-01	2.5 kN	25 N.m	M6 x 1	057-202-601
662.20H-03	10 kN	100 N.m	M8 x 1.25	057-202-701
662.20H-04	15 kN	150 N.m	M8 x 1.25	057-202-702
662.20H-05	25 kN	250 N.m	M10 x 1.5	057-202-801
