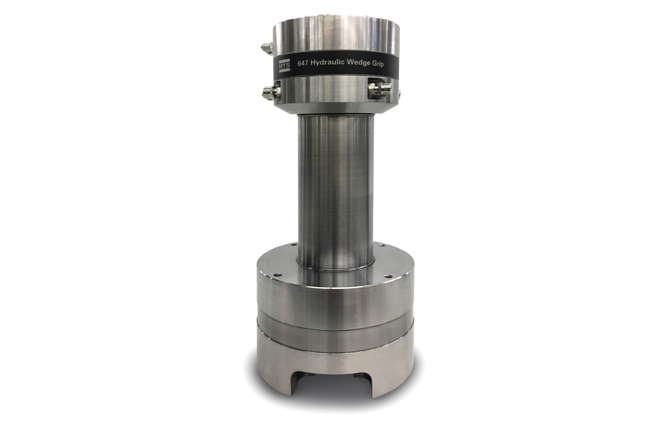

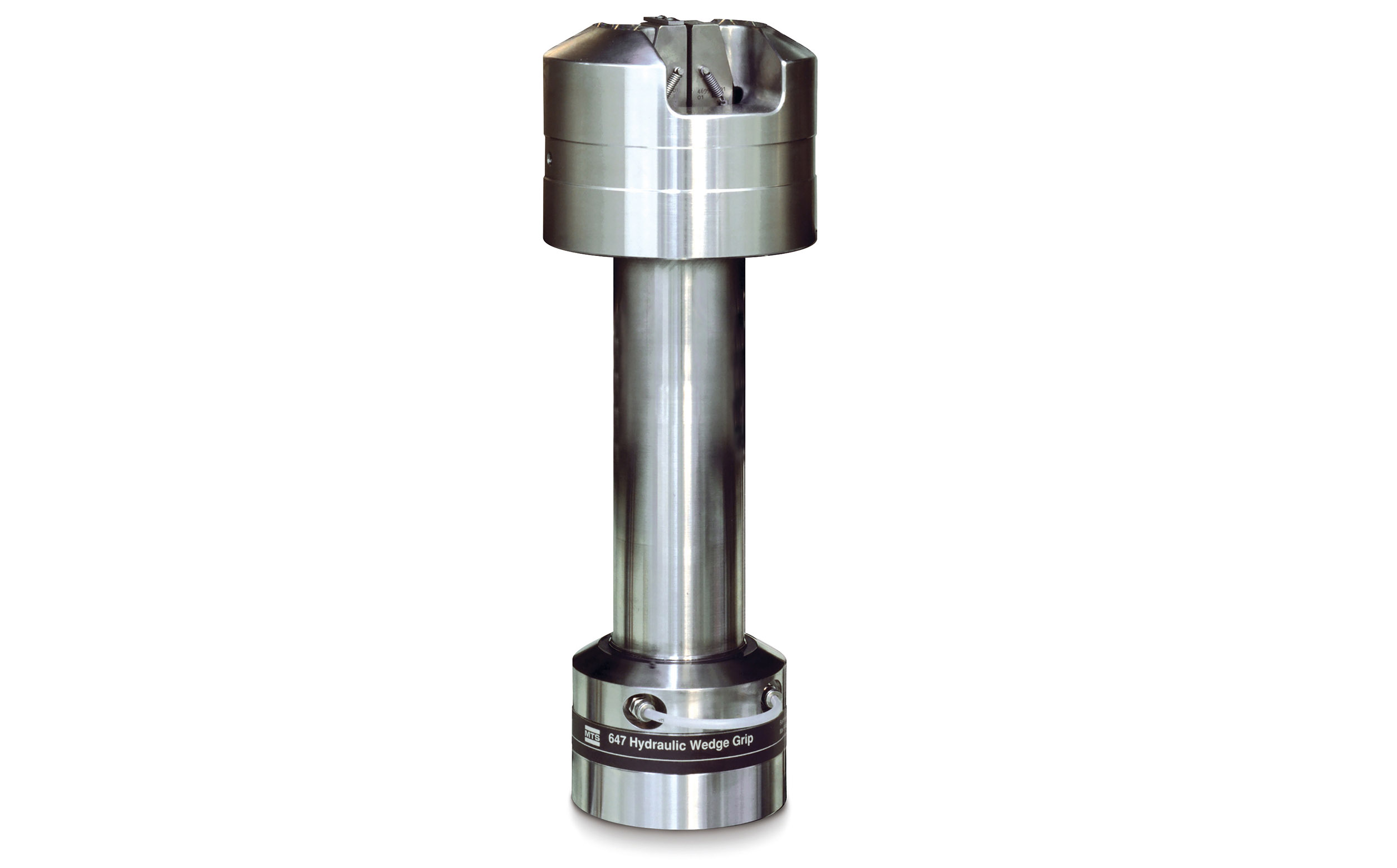

647系列全温度液压助力楔形夹具

参数规格

型号

工作温度
范围

额定动态载荷

额定静态载荷

上夹头重量

下夹头重量

安装螺纹尺寸

647.02A-31

–200 ～ 600°F

5.5 kip

7.0 kip

31 lb

36 lb

1/2-20

647.02A-32

–130 ～ 315°C

25 kN

31 kN

14 kg

17 kg

M12 x 1.25

647.02A-51

–200 ～ 1000°F

5.5 kip

7.0 kip

31 lb

36 lb

1/2-20

647.02A-52

–130 ～ 540°C

25 kN

31 kN

14 kg

17 kg

M12 x 1.25

647.10A-31

–200 ～ 600°F

22 kip

27 kip

125 lb

142 lb

1-14

647.10A-32

–130 ～ 315°C

100 kN

120 kN

57 kg

65 kg

M27 x 2

647.10A-51

–200 ～ 1000°F

22 kip

27 kip

125 lb

142 lb

1-14

647.10A-52

–130 ～ 540°C

100 kN

120 kN

57 kg

65 kg

M27 x 2

647.25A-31

–200 ～ 600°F

55 kip

75 kip

269 lb

289 lb

1-1/2-12

647.25A-32

–130 ～ 315°C

250 kN

333 kN

122 kg

131 kg

M36 x 2

647.25A-51

–200 ～ 1000°F

55 kip

75 kip

269 lb

289 lb

1-1/2-12

647.25A-52

–130 ～ 540°C

250 kN

333 kN

122 kg

131 kg

M36 x 2

注：全温度夹具的自重会跟随延长杆的长度变化而变化，请与MTS应用工程师确认具体自重。

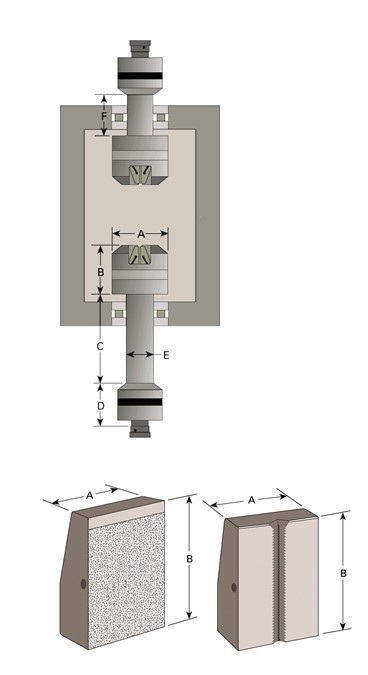

尺寸

型号

A

B

C*

D

E

F*

647.02

114 mm
(4.5 in)

112 mm
(4.4 in)

267 mm
(10.5 in)

94 至 112 mm
（3.8 至 4.4 in）

66 mm
(2.6 in)

150 mm
(5.9 in)

647.10

203 mm
(8.0 in)

160 mm
(6.3 in)

297 mm
(11.7 in)

117 至 132 mm
（4.6 至 5.2 in）

99 mm
(3.9 in)

155 mm
(6.1 in)

647.25

267 mm
(10.5 in)

226 mm
(8.9 in)

285 mm
(11.2 in)

142 至 168 mm
（5.6 至 6.6 in）

122 mm
(4.8 in)

165 mm
(6.5 in)

*注：全温度夹具的自重会跟随延长杆的长度可以根据需要定制，
请与MTS应用工程师确认。

楔块

夹具型号

楔块
形式

样件厚度或直径
（V 形钳口）*
inch

样件厚度或直径
（V 形钳口）*
mm

楔块尺寸
A

楔块尺寸
B

647.02

平板型

0 ～ 0.28

0 ～ 7.1

25 mm (1.0 in)

38 mm (1.5 in)

647.02

平板型

0.28 ～ 0.57

7.1 ～ 14.4

25 mm (1.0 in)

38 mm (1.5 in)

647.02

Vee型

0.12 ～ 0.32/0.37

3.0 ～ 8.1/9.4

25 mm (1.0 in)

38 mm (1.5 in)

647.02

Vee型

0.35 ～ 0.43/0.60

8.9 ～ 10.9/15.2

25 mm (1.0 in)

38 mm (1.5 in)

647.10

平板型

0 ～ 0.30

0 ～ 7.6

45 mm (1.75 in)

64 mm (2.5 in)

647.10

平板型

0.28 ～ 0.56

7.1 ～ 14.2

45 mm (1.75 in)

64 mm (2.5 in)

647.10

Vee型

0.23 ～ 0.40/0.47

5.84 ～ 10.2/11.9

45 mm (1.75 in)

64 mm (2.5 in)

647.10

Vee型

0.43 ～ 0.50/0.65

10.9 ～ 12.7/16.5

45 mm (1.75 in)

64 mm (2.5 in)

647.10

平板型

0.46 ～ 0.75

11.7 ～ 19.0

45 mm (1.75 in)

64 mm (2.5 in)

647.25

平板型

0.04 ～ 0.47

1.0 ～ 11.9

50 mm (2.0 in)

89 mm (3.5 in)

647.25

平板型

0.24 ～ 0.67

6.1 ～ 17.0

50 mm (2.0 in)

89 mm (3.5 in)

647.25

平板型

0.59 ～ 1.02

15.0 ～ 25.9

50 mm (2.0 in)

89 mm (3.5 in)

647.25

Vee型

0.42 ～ 0.66/0.78

10.7 ～ 16.8/19.8

50 mm (2.0 in)

89 mm (3.5 in)

647.25

Vee型

0.66 ～ 0.79/1.03

16.8 ～ 20.1/26.1

50 mm (2.0 in)

89 mm (3.5 in)

647.25

Vee型

0.25 ～ 0.40/0.53

6.4 ～ 10.2/13.4

50 mm (2.0 in)

89 mm (3.5 in)

* Vee型楔块的最大样件直径以加载样件的顶部为基准，而非侧面。
