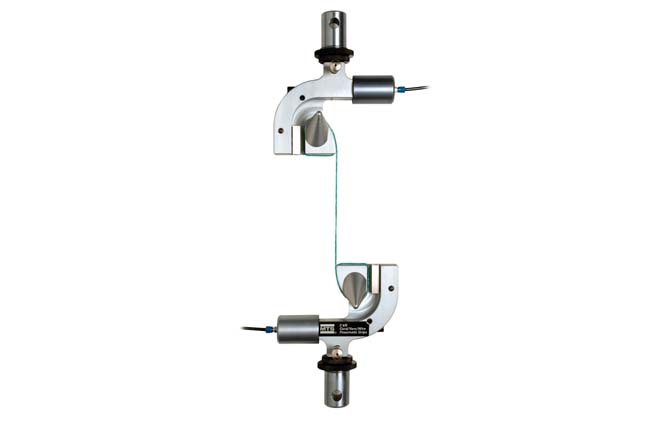

Fundamental气动栓系夹具

MTS Fundamental气动栓系夹具是开展丝、线、纤维等类型样件力学性能试验的理想选择，具有极高的性价比，可以避免出现应力集中现象，防止由于夹具对样件产生不必要的破坏。该夹具在一般常温环境下使用，工作温度范围为-10°C ～ 80°C(14°F ～ 176°F)。该夹具通过气动机械夹持通过气动夹具控制器调节夹持力。MTS系统公司可提供配套的夹具控制器以及清洁干燥气源装置。

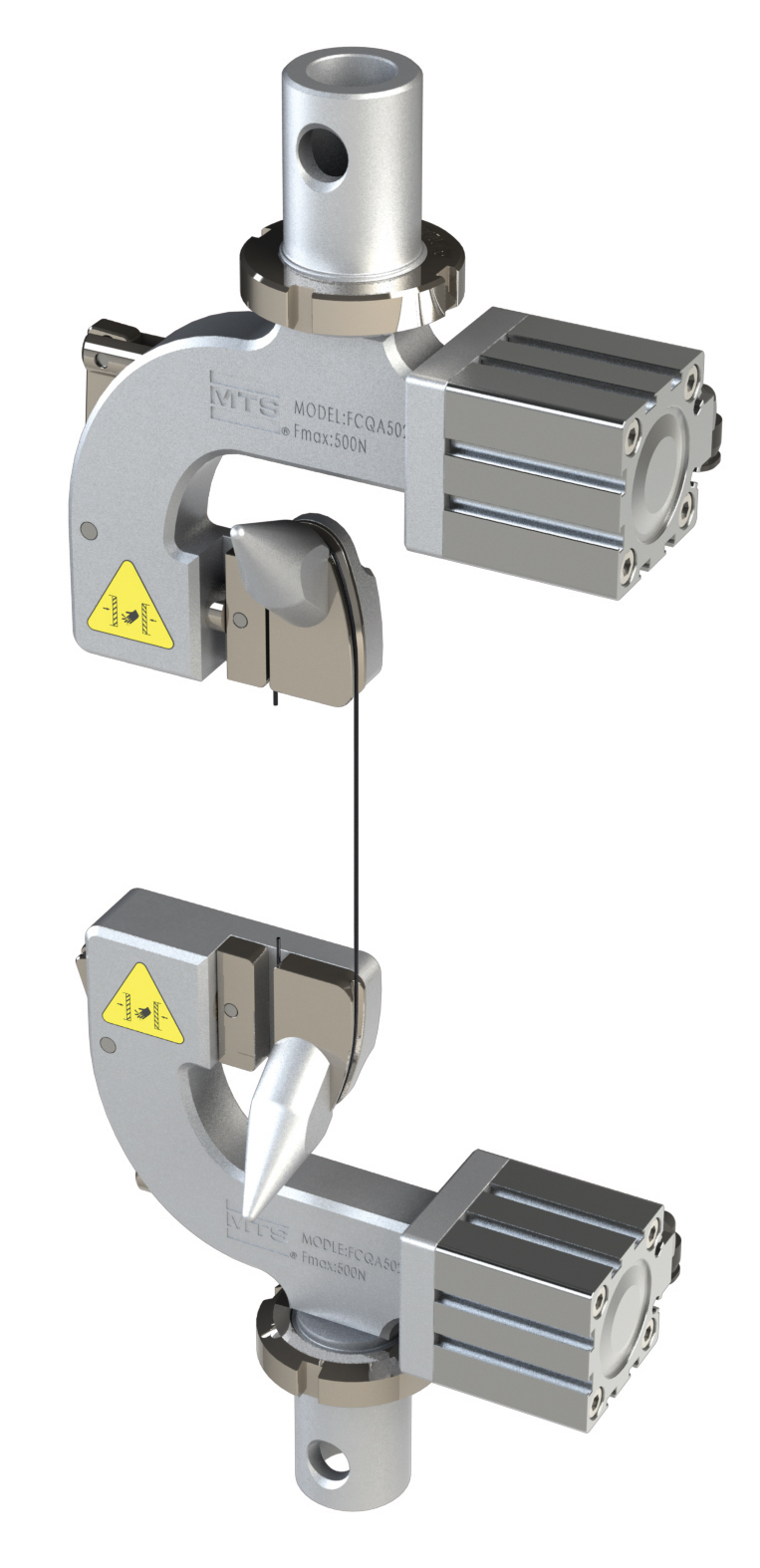

• “犄角”型设计；
• 气动锁紧夹具 - 需要额外控制；
• 工作温度范围：-10°C ～ 80°C (14°F ～ 176°F) ;
• 典型应用：丝线绳纤维类的拉伸试验；

加载能力	最大 样件直径	上部/下部 夹具安装	应用	零件号
200 N (40 lb)	1 mm (0.04 in)	Cm/Dm	棉线、真丝、纱线、稀有金属拉丝	100-121-778
2 kN (450 lbf)	4 mm (0.16 in)	Dm/Dm	工业纱线、金属纤丝、磁带	100-140-565
5 kN (1 kip)	5 mm (0.20 in)	Dm/Dm	尼龙绳，刚强度复合材料纤	100-139-065
5 kN (1 kip)	16 mm (41.3 in)	Dm/Dm	丝、线、绳 丝、线、绳	100-034-764 100-034-765
