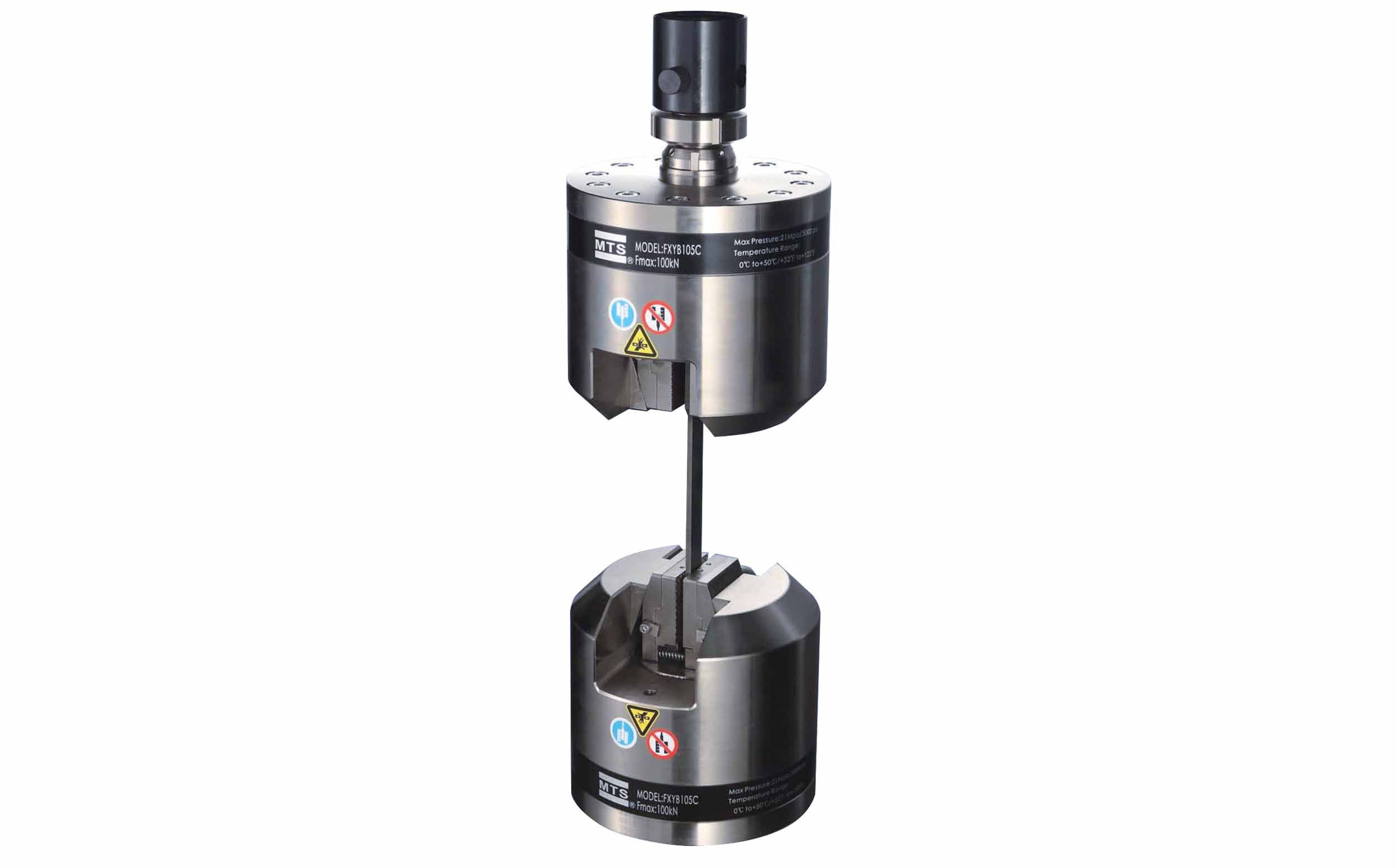

MTS Fundamental™ Hydraulic Wedge Grips are ideal for higher force capacity tensile testing. Side-loading feature allows for easy specimen insertion.
应用
- 拉伸
测试样件
- 塑料
- 金属
-
陶瓷
- 陶瓷
- 一体式
- 热障镀层
-
复合材料
- 碳纤维
- 陶瓷基
- 复合材料
- 金属基
- 聚合物基
- 纸
- 木材
完整产品信息
» 适用于扁平与 V 形楔块样式
» 可用于 10、30、100 及 300 kN 额定載荷
» 设计为在样件插入时具有最小压缩力或屈曲力
» 防旋转功能和集成式对中销能帮助提高测试的准确度和可重复性
|
用于 40 (EM) 系列系统的拉伸夹具 |
|||||||
|
MTS Fundamental 楔形夹具 |
|||||||
|
型号 |
类型 |
能力 |
重量 |
范围 |
温度额定值 |
类型 |
宽度 |
|
FXSC104B |
手动楔块 |
10 kN |
7466 g |
0-12 mm |
0° C (32° F) 至 |
D |
高度 |
|
|
|
|
|
|
50° C (122° F) |
|
187 mm |
|
|
|
|
|
|
|
|
(7.362 in) |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
宽度 |
|
|
|
|
|
|
|
|
155 mm |
|
|
|
|
|
|
|
|
(6.102 in) |
|
FXSA104B |
手动楔块 |
10 kN |
3100 g |
请参照楔块 |
0° C (32° F) 至 |
D |
高度 |
|
适用于 MTS |
50° C (122° F) |
157 mm |
|||||
|
Fundamental |
(6.18 in) |
||||||
|
楔形夹具 |
|||||||
|
宽度 |
|||||||
|
104 mm |
|||||||
|
(4.09 in) |
|||||||
|
FXSA304A |
手动楔块 |
30 kN |
9189 g |
请参照楔块 |
0° C (32° F) 至 |
D |
高度 |
|
|
|
|
|
适用于 MTS |
50° C (122° F) |
|
272 mm |
|
|
|
|
|
Fundamental |
|
|
(10.705 in) |
|
|
|
|
|
楔形夹具 |
|
|
|
|
|
|
|
|
|
|
|
宽度 |
|
|
|
|
|
|
|
|
370 mm |
|
|
|
|
|
|
|
|
(14.567 in) |
|
FXSA105A |
手动楔块 |
100 kN |
14786 g |
请参照楔块 |
0° C (32° F) 至 |
D |
高度 |
|
适用于 MTS |
50° C (122° F) |
271.9 mm |
|||||
|
Fundamental |
(10.705 in) |
||||||
|
楔形夹具 |
|||||||
|
宽度 |
|||||||
|
370 mm |
|||||||
|
(14.567 in) |
|||||||
|
FXSA305A |
手动楔块 |
300 kN |
26000 g |
请参照楔块 |
0° C (32° F) 至 |
E |
高度 |
|
|
|
|
|
适用于 MTS |
50° C (122° F) |
|
295 mm |
|
|
|
|
|
Fundamental |
|
|
(11.6 in) |
|
|
|
|
|
楔形夹具 |
|
|
|
|
|
|
|
|
|
|
|
宽度 |
|
|
|
|
|
|
|
|
429 mm |
|
|
|
|
|
|
|
|
(16.9 in) |
