易于装载样件，精密度高，适用于多种拉伸和疲劳测试应用

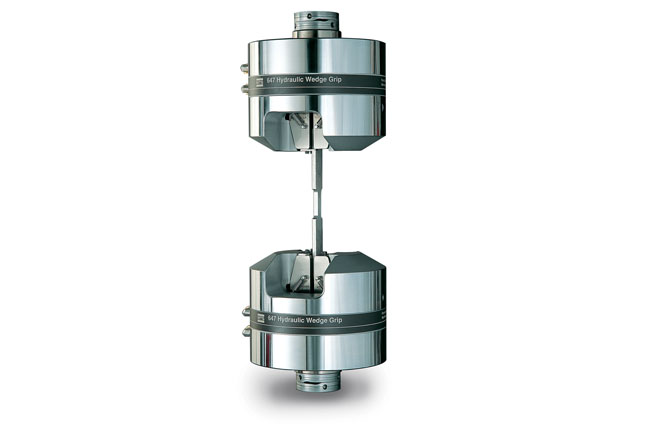

测试任务需要反反复复进行，而MTS 647型液压助力楔形夹具可以确保每次都用同样的方式、同样的位置夹持住样件，确保测试结果的统一和重复性。该型号液压助力楔形夹具具有优异的对中能力，能够保持恒定的夹持力，最大限度的减少样件的弯曲应变，避免附加垂向载荷或者样件打滑造成测试结果误差。侧边装载能力提升了试验效率，节约时间。

MTS 647型液压助力楔形夹具需要有外部供油，夹持力依靠夹具控制器来进行调节，以避免样件的夹持位置产生过分的应力集中从而影响测试结果，因此，MTS 647型液压助力楔形夹具可以用于各类材料的力学性能测试，例如金属、复合材料、陶瓷材料、工程塑料等等。

MTS 647型液压助力楔形夹具的预载腔体将夹具所有可移动的部件均包含在内，一定程度上防止样件、周边设备和人员受到意外伤害，同时还消除拉压过零点时存在的机械间隙。

MTS 647型液压助力楔形夹具可以安装在各种力学性能试验系统加载框架中，包括电子万能材料试验机，此时需要选择独立式液压夹具控制器，如果选了配置耐高温型的夹具供油和夹具密封，则可以将液压夹具放置于环境箱内工作。MTS 647型液压助力楔形夹具具有种类繁多的楔块可供选择，适应不同的试验标准要求，需要单独采购。

MTS 647型液压助力楔形夹具也可以提供适用于轴扭组合测试系统中的型号 —— MTS 647 A/T型液压助力楔形夹具。

轴向试验型MTS 647液压助力夹具

型号	额定动态载荷能力	额定静态载荷能力	工作压力	*工作温度范围(最低/最高)**	整体高度	直径
647.02B	25 kN (5.5 kip)	31 kN (7 kip)	21 MPa (3000 psi)	-40°C/177°C (-40°F/350°F)	131 mm (5.2 in)	150 mm (6.0 in)
647.10A	100 kN (30 kip)	120 kN (27 kip)	21 MPa (3000 psi)	-40°C/177°C (-40°F/350°F)	188 mm (7.4 in)	203 mm (8.0 in)
647.25A	250 kN (55 kip)	333 kN (75 kip)	69 MPa (10,000 psi)	-40°C/177°C (-40°F/350°F)	249 mm (9.8 in)	266 mm (10.5 in)
647.50A	500 kN (110 kip)	550 kN (120 kip)	69 MPa (10,000 psi)	-18°C to 65°C (0°F/150°F)	291 mm (11.5 in)	330 mm (13.0 in)
647.100A	1000 kN (300 kip)	1200 kN (264 kip)	69 MPa (10,000 psi)	-18°C to 65°C (0°F/150°F)	414 mm (16.2 in)	444 mm (17.5 in)
647.250	2500 kN (550 kip)	2750 kN (610 kip)	69 MPa (10,000 psi)	-18°C to 65°C (0°F/150°F)	819 mm (32.3 in)	737 mm (29.0 in)
*工作温度若超过66°C/150°F，则需要选择使用高低温延长杆和独立式液压夹具控制器。请与MTS应用工程师联系确认高低温延长杆的具体尺寸。

型号	自重	公制/美制螺栓尺寸	零件号
647.02B	7 kg (15 lb)	M12 x 1.25 (1/2”-20)	056-078-605
647.10A	30 kg (67 lb)	M27 x 2 (1”-14)	047-080-605
647.25A	77 kg (170 lb)	M36 x 2 (1 1/2”-12)	047-080-905
647.50A	148 kg (325 lb)	M52 x 2 (2”-12)	047-595-505
647.100A	386 kg (850 lb)	M76 x 2	053-137-201
647.250	1153 kg (3335 lb)	不适用	联系 MTS
楔块和安装附件需要单独选购。

轴扭组合试验型MTS 647液压助力夹具

型号	额定动态载荷能力	额定静态载荷能力	工作压力	*工作温度范围(最低/最高)**	整体高度	直径
647.02B-22	25 kN (5.5 kip)	220 N.m (2000 in.lb)	21 MPa (3000 psi)	-40°C/150°C (-40°F/300°F)	135 mm (5.3 in)	150 mm (6.0 in)
647.10A-05	100 kN (22 kip)	550 N.m (5000 in.lb)	21 MPa (3000 psi)	-40°C/121°C (-40°F/250°F)	188 mm (7.4 in)	203 mm (8.0 in)
647.10A-11	100 kN (22 kip)	1,100 N.m (10,000 in.lb)	21 MPa (3000 psi)	-40°C/121°C (-40°F/250°F)	224 mm (8.8 in)	203 mm (8.0 in)
647.25A-22	250 kN (55 kip)	2,200 N.m (20,000 in.lb)	69 MPa (10,000 psi)	-18°C/65°C (0°F/150°F)	343 mm (13.5 in)	266 mm (10.5 in)
*工作温度若超过66°C/150°F，则需要选择使用高低温延长杆和独立式液压夹具控制器。请与MTS应用工程师联系确认高低温延长杆的具体尺寸。

型号	自重	安装形式	零件号
647.02B-22	8 kg (16 lb)	直径 40 mm	100-026-042
647.10A-05	27 kg (60 lb)	M68 x 2 (LH)	049-157-301
647.10A-11	34 kg (75 lb)	M68 x 2 (LH)	049-817-001
647.25A-22	95 kg (210 lb)	M92 x 3 (LH)	056-124-001

MTS 647 型液压助力楔形夹具手册

每次夹持样件时，均为同一位置，确保最小化弯曲应变避免给试验结果带来不利影响；
可用于拉伸试验或疲劳试验；
可调夹持力以适应不同类型材料的力学试验；
种类繁多的楔块可供选择，适应不同的试验标准要求；
侧边装载样件简化样件的安装过程；

MTS 647型液压助力夹具产品系列共有四种类型产品：

轴向加载型 - 这是最常用的标准化产品；
铝合金材质型 - 仅针对MTS 647.02 轴向加载夹具，该夹具的材质为铝合金。这种轻量化的设计可以有效提高试验应用的加载频率，适合于小载荷的价值试验应用；该夹具的自重仅为7kg(15lb)；
轴扭组合型 - 配合809型轴扭组合加载试验系统试验，有三种型号；
全温度夹具 - 配合在环境箱内夹持样件开展力学性能试验，请联系MTS系统公司了解产品的详细信息。

如果在非电液伺服加载试验系统中使用此型号夹具，或者，在试验温度低于-7°C (20°F)或高于+66°C (+150°F)时，请使用独立式液压夹具控制器。
所有夹具均成对出售。
所有夹具的楔块和安装附件需要单独选购。
