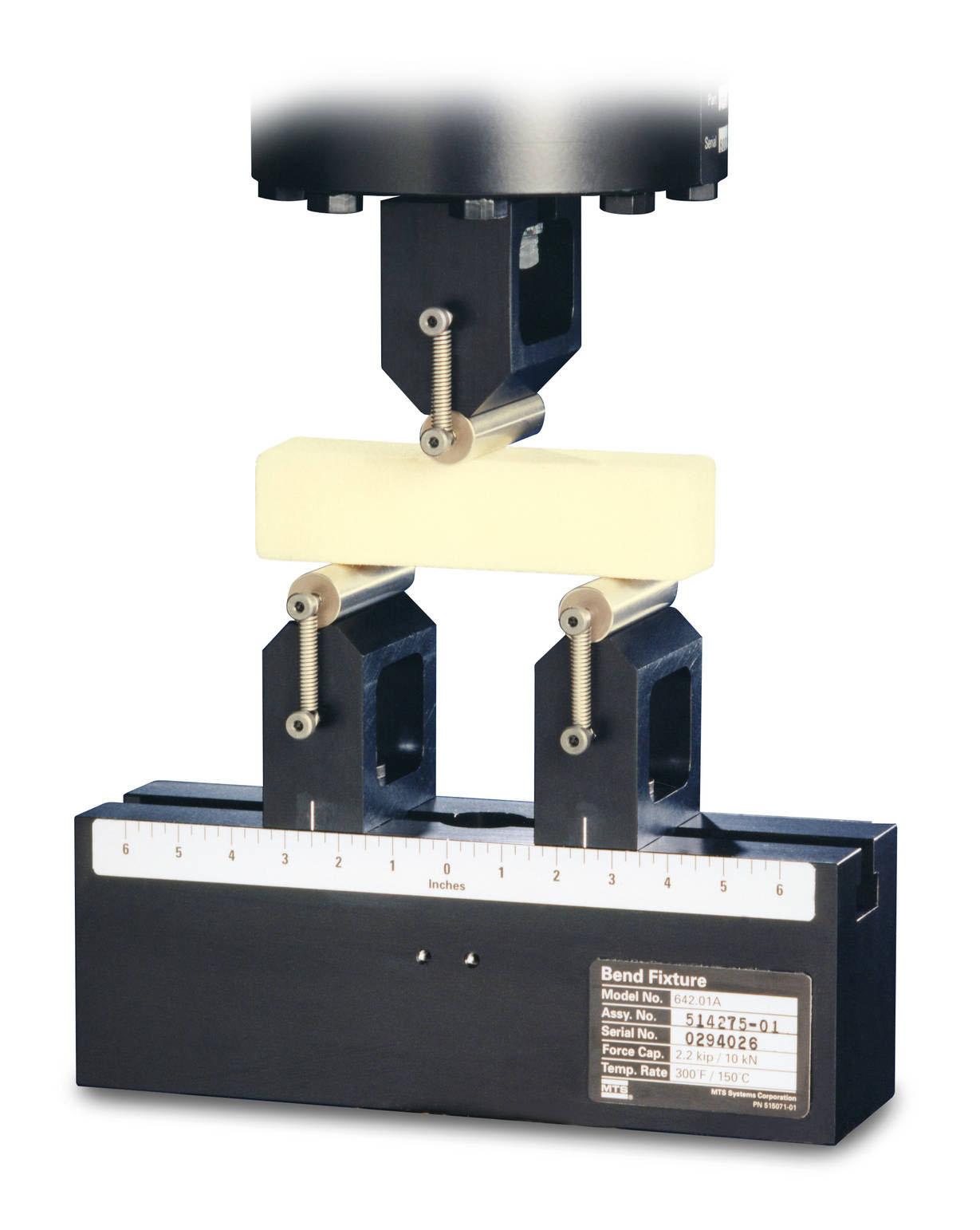

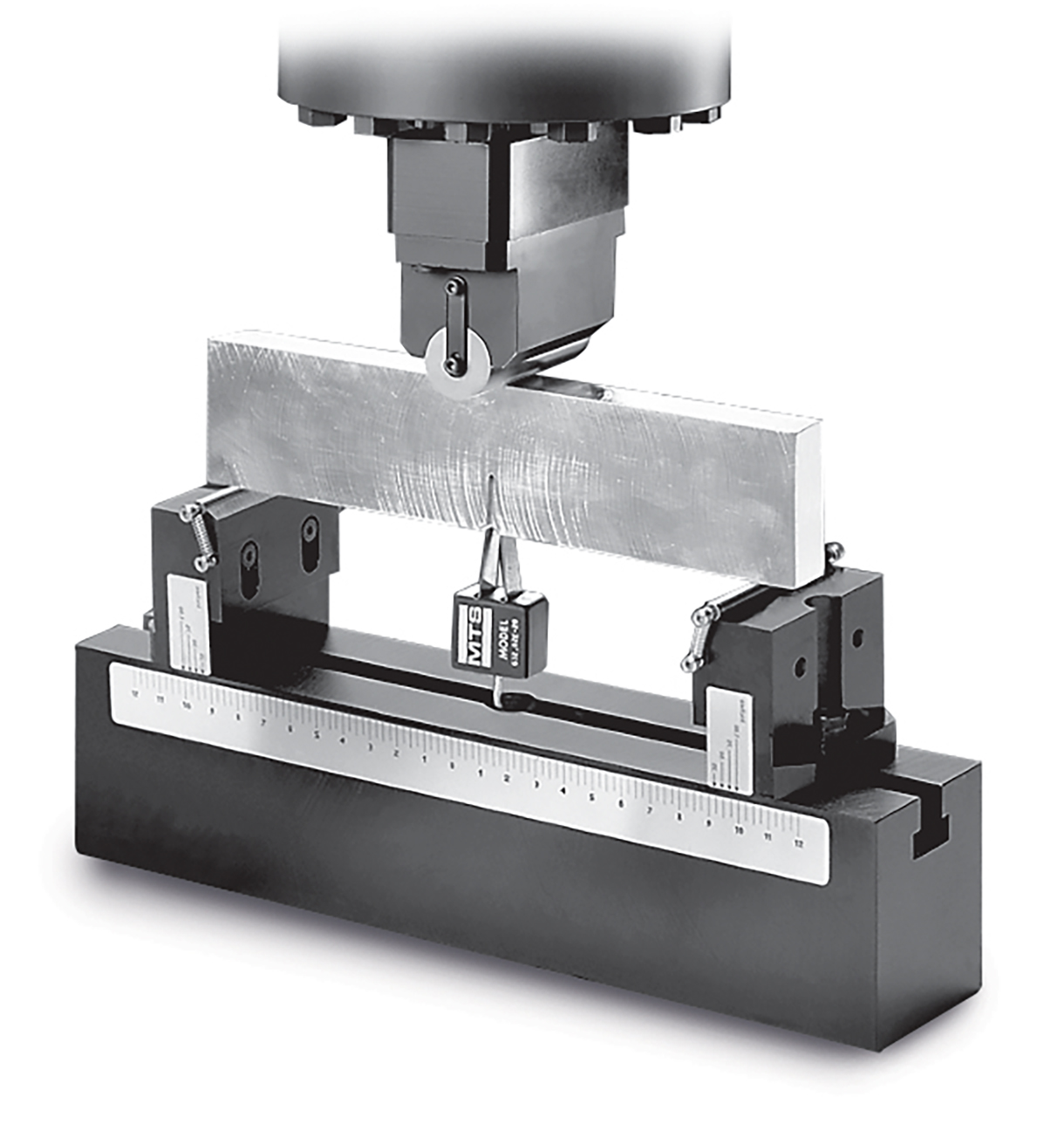

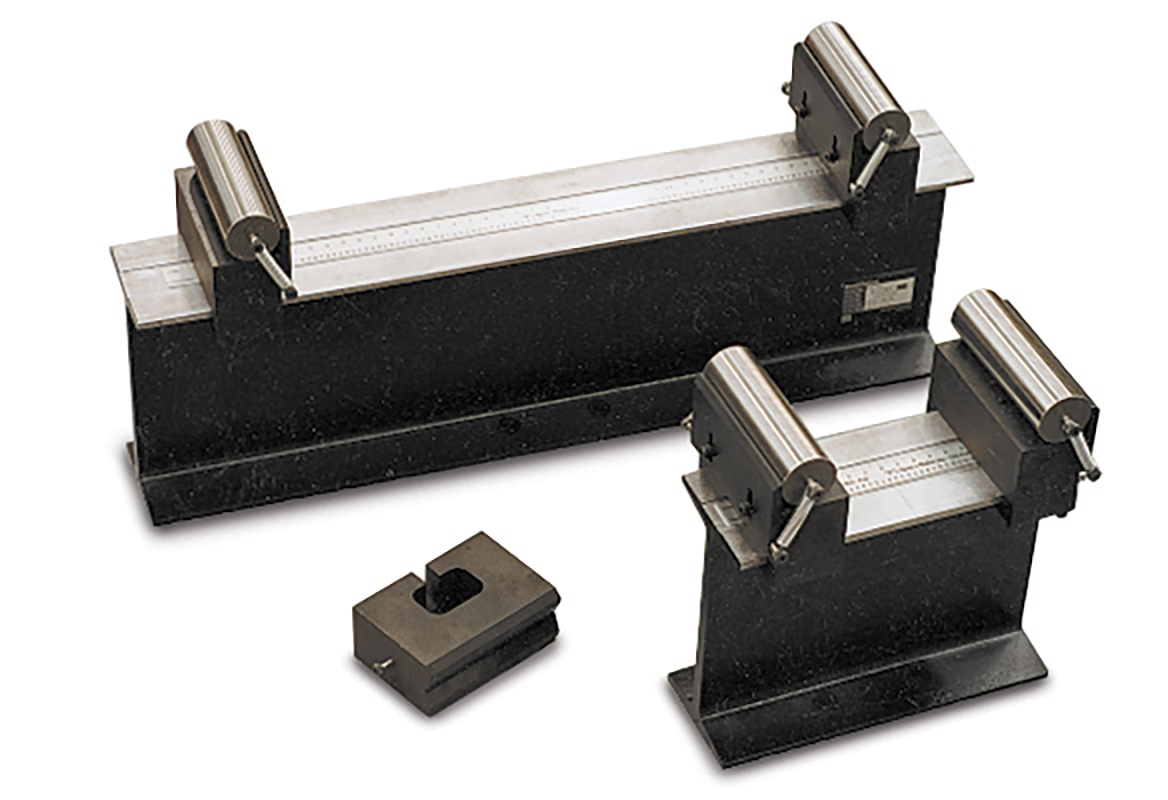

642 型弯曲试验工装

MTS 642型弯曲测试工装可以适用于多种类型的试验，固定工装的压辊跨距可以等间距调节。压辊采用硬化处理以延长使用寿命，避免出现不确定的载荷和过度磨损样件，确保试验的精度。所有型号可以选择3点弯配置或者3/4点弯配置。

应用

测试样件

试验标准

查看完整产品信息获取报价

技术概要

MTS 642 型弯曲测试固定工装

型号	说明	上部固定工装跨距	下部固定工装跨距	动态载荷能力*	工作温度范围	总体高度**	零件号
642.001	三 & 四点弯曲固定工装		14-60 mm	0.9 kN	-129°C 至 150°C	61 mm	100-027-125
			(0.6-2.4 in)	(200 lbf)	(-200°F 至 300°F)	(2.4 in)
642.01A-01	三点弯曲固定工装	不适用	24-152 mm	10 kN	-129°C 至 150°C	172 mm	051-427-701
			(0.94-6.0 in)***	(22 kip)	(-200°F 至 300°F)	(6.8 in)
642.01A-02	三 & 四点弯曲固定工装	24-76 mm	24-152 mm	10 kN	-129°C 至 150°C	243 mm	051-427-801
		(0.94-3.0 in)***	(0.94-6.0 in)***	(22 kip)	(-200°F 至 300°F)	(9.6 in)
642.10B-01	三点弯曲固定工装	不适用	38-305 mm	100 kN	-129°C 至 177°C	273 mm	050-032-601
			(1.5-12.0 in)****	(22 kip)	（-200°F 至 350°F）	(10.75 in)
642.10B-02	三 & 四点弯曲固定工装	38-152 mm	38-305 mm	100 kN	-129°C 至 177°C	356 mm	050-032-701
		(1.73-6.0 in)****	(1.5-12.0 in)****	(22 kip)	（-200°F 至 350°F）	(14.00 in)
642.25B-01	三点弯曲固定工装	不适用	79-610 mm	250 kN	-129°C 至 177°C	470 mm	050-876-201
			(3.12-24.0 in)*****	(55 kip)	（-200°F 至 350°F）	(18.50 in)
642.25B-02	三 & 四点弯曲固定工装	50.8-203 mm	79-610 mm	250 kN	-129°C 至 177°C	660 mm	050-876-301
		(2-8 in)*****	(3.12-24.0 in)*****	(55 kip)	（-200°F 至 350°F）	(26.00 in)
* 动静态载荷能力与压辊的直径相关；
** 相应的尺寸与上压辊的直径相关，此处的尺寸为采用最大压辊的情况；
*** 相应的尺寸与上压辊的直径相关，此处选择使用6.35mm直径的压辊；
**** 相应的尺寸与上压辊的直径相关，此处选择使用25.4直径的压辊；
***** 相应的尺寸与上压辊的直径相关，此处选择使用50.8mm直径的压辊；

MTS 642.01型弯曲测试工作压辊 *
直径	零件号
4 mm	051-284-607
5 mm	051-284-601
10 mm	051-284-603
0.25 in	051-284-602
0.50 in	051-284-604

**MTS 642.10型弯曲测试工作压辊 ***
直径	零件号	直径	零件号
5 mm	049-578-501	0.25 in	049-578-502
10 mm	049-578-503	0.375 in	049-578-510
15 mm	049-578-505	0.50 in	049-578-504
20 mm	049-578-507	0.75 in	049-578-506
25 mm	049-578-509	1.00 in	049-578-508

**MTS 642.25型弯曲测试工作压辊 ***
直径	零件号	直径	零件号
20 mm	050-875-202	0.75 in	050-875-201
30 mm	050-875-204	1.00 in	050-875-203
40 mm	050-875-207
50 mm	050-875-209
* 包括一组压辊和安装附件弹簧；若配合三点弯夹具则需要订购三套，而四点弯夹具则需要订购四套。上述仅为压辊，而相应的夹具需要单独购买；
