主要产品特点
同类先进
专为帮助调查高频结构咯咯声现象而设计。
高精度
提供高达 700 Hz 的高保真 NVH 测试所需的超干净低 THD 正弦激励。
创新技术
融合了高带宽传感器、高频弹性体测试装置和电动 EMA 减震器测试技术。
用途广泛
非常适合各种测试，从减震器到弹性体测试材料和元件。
产品对比

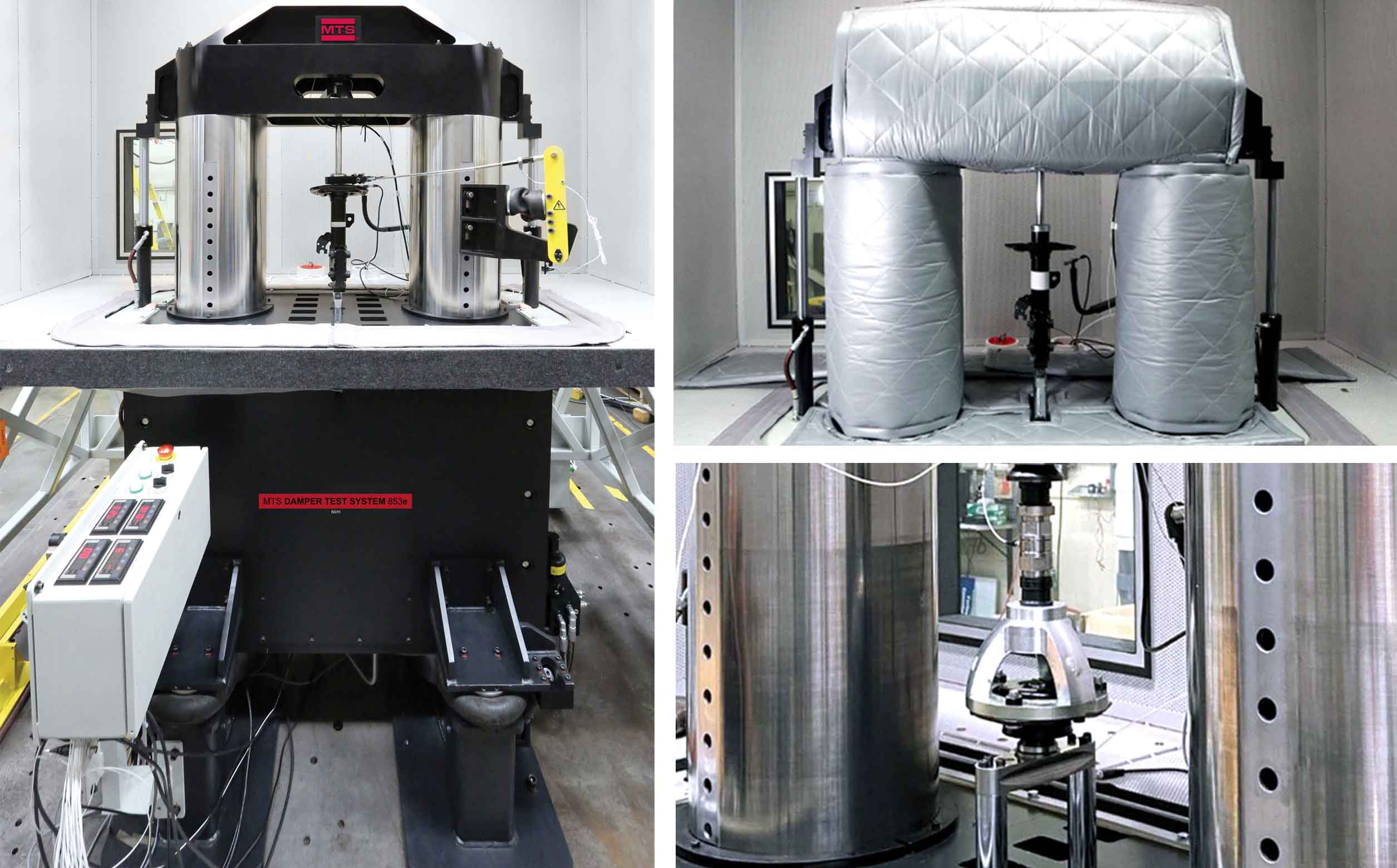

853 型减震器 NVH
- NVH（空气和结构声可达 700 Hz）
- 性能示功特性测试（可编程）
- 弹性体测试（可达 400 Hz）
- 17.8 - 26.7 kN
- 线性电磁驱动（空心）
- 单个试样
- MTS 减震器测试软件、RPC Connect 软件、MTS 弹性体测试软件
低噪声 EMA
- NVH（空气传递）
- 性能示功特性测试（可编程）
- 8.9 – 26.7 kN
- 线性电磁驱动
- 单个试样
- Shock 6（标准）或 MTS 减震器软件
技术概览
|
|
单位 |
853.018 型 |
853.027 型 |
|
动态力 |
kN |
17.8 |
26.7 |
|
lbf |
4000 |
6000 |
|
|
峰值速度 |
m/sec |
4 |
|
|
in/sec |
157 |
||
|
峰值力时的速度 |
m/sec |
2.5 |
|
|
in/sec |
98 |
||
|
行程 |
mm |
200 |
|
|
in |
8.7 |
||
|
频率响应 |
Hz |
100 |
|
|
振动测试的测量带宽1 |
Hz |
700 |
|
|
总谐波失真 (THD) |
- |
< 1%，高达 50 Hz 的命令/响应频率 |
|
|
温度监测 |
试样 |
非接触式红外检测 |
|
|
电机 |
非接触式红外检测 |
||
|
数字编码器精度 |
μ |
10 |
|
|
噪音水平 - 典型 |
dbA |
<60 |
|
|
噪音水平，带集成隔音箱 - 典型 |
dbA |
<45 |
|
|
载荷传感器 |
kN |
25 |
|
|
lbf |
5600 |
||
|
可用波形 |
类型 |
正弦波、三角波、方波、扫频、自定义波形 |
|
|
软件 |
793 MPT、MTS 减震器、RPC Connect |
||
|
用电要求2 |
V |
240（3 相） |
|
|
A |
90 |
125 |
|
|
供气 |
PSI |
100 |
|
|
BAR |
7 |
||
|
CFM |
35 |
||
|
使用可选弹性体包进行测试 |
Hz |
400 |
|
|
K* |
5% |
||
|
º（相位精度） |
0.5 |
||
|
使用可选作动缸进行侧向力加载测试 |
N |
1000 |
|
|
lbf |
225 |
||
|
|
|||
|
规格可能发生更改 |
|||
|
1. 测量带宽适用于典型乘用车尺寸的减震器或支柱。 |
|||
|
2.除了 240V，3 相电源，MTS 可为其他类型电源提供变压器。 |
|||
|
|
单位 |
EMA-2K |
EMA-4K |
EMA-6K |
|
动态力 |
kN |
8.9 |
17.8 |
26.7 |
|
lbf |
2000 |
4000 |
6000 |
|
|
静态力 |
kN |
2.1 |
4.2 |
6.2 |
|
lbf |
475 |
950 |
1400 |
|
|
有静态载荷补偿的静态力 |
>kN |
7 |
13 |
20 |
|
lbf |
1475 |
2950 |
4400 |
|
|
峰值速度 |
m/sec |
4 |
4 |
4 |
|
in/sec |
157 |
157 |
157 |
|
|
峰值力时的速度 |
m/sec |
2.5 |
2.5 |
2.5 |
|
in/sec |
98 |
98 |
98 |
|
|
行程 |
mm |
203 |
203 |
203 |
|
in |
8 |
8 |
8 |
|
|
频率响应 |
Hz |
100 |
100 |
100 |
|
温度监测 |
试样 |
非接触式红外检测，带软件监控 |
||
|
电机 |
非接触式红外检测，带过程仪表监控 |
|||
|
数字编码器精度 |
μ |
1 |
1 |
1 |
|
噪音水平 - 典型 |
dbA |
<60 |
<60 |
<60 |
|
载荷传感器 |
lbf |
2000 |
5000 |
10000 |
|
类型 |
接口 |
|||
|
可用波形 |
类型 |
正弦波、三角波、方波、扫频、自定义波形 |
||
|
软件 |
SHOCK™ 测试控制和减震器分析软件 |
|||
|
轴承材料 |
类型 |
干直线轴承 – 免维护 更换间隔：2-5 年 |
||
|
用电要求1 |
V |
220 |
220 |
220 |
|
A |
30 |
60 |
100 |
|
|
供气 |
PSI |
100 |
100 |
100 |
|
BAR |
7 |
7 |
7 |
|
|
CFM |
35 |
35 |
35 |
|
|
|
|
|
|
|
|
规格可能发生更改 |
||||
|
1.除了 220V，3 相电源，MTS 可为其他类型电源提供变压器 |
||||
