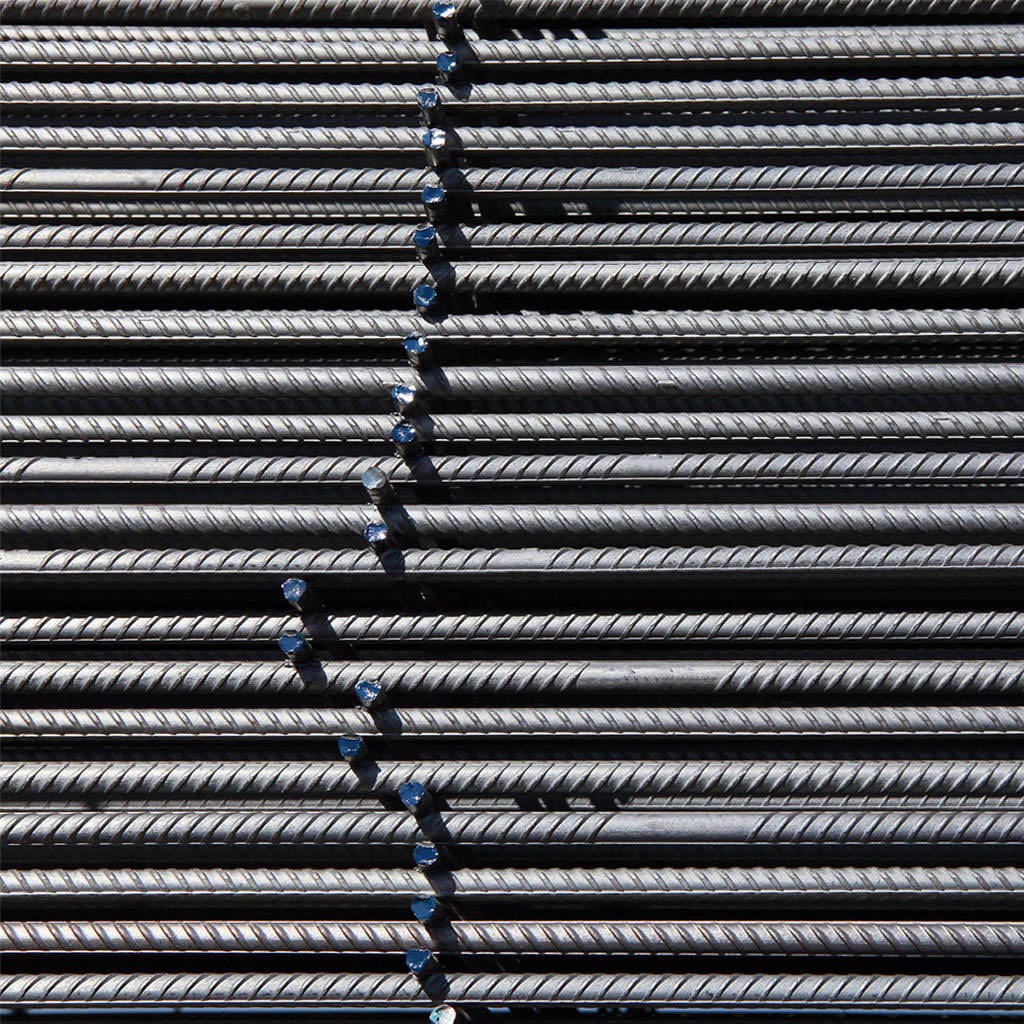

全球建筑行业的大发展推动了建筑材料不断推陈出新。建筑筋材被广泛的应用于各种建筑结构之中,与高性能混凝土材料配合,可以极大改善混凝土建筑结构的抗拉强度。建筑筋材和混凝土具有类似的热膨胀系数,是各种预应力建筑结构的理想材料选择。现在,很常见的建筑筋材通常采用高强度碳钢制备,具有不同的等级和规格。同时,随着科技的进步,越来越多的新材料、新工艺被应用于建筑筋材,以获取更高的强度,可选择的类型也越来越多。但是,这也给开展类似建筑材料的力学性能测试带来了诸多挑战。
建筑筋材出厂的时候往往是一大捆原始材料。建筑工人根据需要截取合适的长度,适度拉伸,弯折成形,然后再应用到建筑结构之中。这样的建筑筋材往往不会是完全笔直,同时筋材表面进行了适度的处理以增强筋材与混凝土之间的摩擦力,提升预应力混凝土的稳定性。所以,试验工程师在开展建筑筋材的力学性能测试时,首先要应对被测筋材不是标准的形状或者规格带来的挑战,这样的非标准规格样品非常不容易被夹持。 建筑筋材的表面处理也给夹持样品带来不少问题。对建筑筋材进行表面处理的目的是改善其抗腐蚀特性,但是恰好这样的表面处理让筋材表面比较光滑,容易打滑不易夹持。在某些建筑结构中,建筑筋材还需要被适度弯折成一定的形状,因此,除了抗拉强度之外还需要测量其抗弯强度。最后,在进行建筑筋材力学测试的时候,还需要准确预判力学测试的过程,以防止筋材样品被拉断的瞬间对测试系统、试验附件以及人员带来意外伤害。
建筑筋材具有不同的规格和尺寸。一般情况下,筋材的等级以抗拉强度来划分,例如,在国内,HRB400型建筑筋材的屈服强度至少为400MPa,而美标中所定义“40级”则表示其屈服强度为40kpsi(275MPa)。筋材的尺寸一般为筋材的直径,同一规格的筋材具有不同的尺寸(直径)可供选择。现在,高强度建筑筋材越来越流行,因为同等强度情况下高强度筋材的尺寸(直径)相对较小,可以实现建筑结构轻量化的目标,但是,筋材的尺寸和规格就决定了用于开展筋材力学测试的试验机所需要具备怎样的加载能力。如果被测的筋材规格越高,则有可能所需要的试验机的加载能力越强。
筋材等级 |
280 |
420 |
520 |
|||||
屈服强度 (MPa) |
280 |
500 |
420 |
620 |
520 |
790 |
||
公制 |
直径(mm) |
截面积(mm2) |
最小屈服拉伸载荷(kN) |
最小屈服拉伸载荷(kN) |
最小屈服拉伸载荷(kN) |
最小屈服拉伸载荷(kN) |
最小屈服拉伸载荷(kN) |
最小屈服拉伸载荷(kN) |
6 |
6 |
28.3 |
7.9 |
14.1 |
11.9 |
17.5 |
14.7 |
22.3 |
8 |
8 |
50.3 |
14.1 |
25.1 |
21.1 |
31.2 |
26.1 |
39.7 |
10 |
10 |
78.5 |
22.0 |
39.3 |
33.0 |
48.7 |
40.8 |
62.0 |
12 |
12 |
113.1 |
31.7 |
56.5 |
47.5 |
70.1 |
58.8 |
89.3 |
14 |
14 |
153.9 |
43.1 |
77.0 |
64.7 |
95.4 |
80.0 |
121.6 |
16 |
16 |
201.1 |
56.3 |
100.5 |
84.4 |
124.7 |
104.6 |
158.8 |
20 |
20 |
314.2 |
88.0 |
157.1 |
131.9 |
194.8 |
163.4 |
248.2 |
25 |
25 |
490.9 |
137.4 |
245.4 |
206.2 |
304.3 |
255.3 |
387.8 |
28 |
28 |
615.8 |
172.4 |
307.9 |
258.6 |
381.8 |
320.2 |
486.4 |
32 |
32 |
804.2 |
225.2 |
402.1 |
337.8 |
498.6 |
418.2 |
635.4 |
40 |
40 |
1256.6 |
351.9 |
628.3 |
527.8 |
779.1 |
653.5 |
992.7 |
50 |
50 |
1963.5 |
549.8 |
981.7 |
824.7 |
1217.4 |
1021.0 |
1551.2 |
筋材等级 |
40 |
60 |
75 |
|||||
屈服强度(ksi) |
40 |
70 |
60 |
90 |
75 |
100 |
||
美标 |
直径(in) |
截面积(in2) |
最小屈服拉伸载荷(kN) |
最小屈服拉伸载荷(kN) |
最小屈服拉伸载荷(kN) |
最小屈服拉伸载荷(kN) |
最小屈服拉伸载荷(kN) |
最小屈服拉伸载荷(kN) |
3/10 |
0.375 |
0.110 |
4.4 |
7.7 |
6.6 |
9.9 |
8.3 |
11.0 |
4/13 |
0.500 |
0.200 |
8.0 |
14.0 |
12.0 |
18.0 |
15.0 |
20.0 |
5/16 |
0.625 |
0.310 |
12.4 |
21.7 |
18.6 |
27.9 |
23.3 |
31.0 |
6/19 |
0.750 |
0.440 |
17.6 |
30.8 |
26.4 |
39.6 |
33.0 |
44.0 |
7/22 |
0.875 |
0.600 |
24.0 |
42.0 |
36.0 |
54.0 |
45.0 |
60.0 |
8/25 |
1.000 |
0.790 |
31.6 |
55.3 |
47.4 |
71.1 |
59.3 |
79.0 |
9/29 |
1.128 |
1.000 |
40.0 |
70.0 |
60.0 |
90.0 |
75.0 |
100.0 |
10/32 |
1.270 |
1.270 |
50.8 |
88.9 |
76.2 |
114.3 |
95.3 |
127.0 |
11/36 |
1.410 |
1.560 |
62.4 |
109.2 |
93.6 |
140.4 |
117.0 |
156.0 |
14/43 |
1.693 |
2.250 |
90.0 |
157.5 |
135.0 |
202.5 |
168.8 |
225.0 |
18/57 |
2.257 |
4.000 |
160.0 |
280.0 |
240.0 |
360.0 |
300.0 |
400.0 |
常用公制单位或美标单位的建筑筋材载荷估算,可用于选择合适的万能试验机。
MTS可以提供多种不同的产品组合来满足建筑筋材的力学性能测试。首先,可以选择MTS Criterion®和Exceed® 45系列电子万能试验机来完成载荷不超过600kN的力学性能测试。对于高强度的建筑筋材,可以选择使用MTS 311系列高载荷测试系统,可以实现1.2MN、2.5MN甚至更高载荷的拉伸测试以及疲劳测试。MTS Landmark®系列电液伺服力学测试系统配置有高性能的安全防护设施,也可以完成类似建筑材料的力学性能测试,同时可以有效保护测试系统和试验人员的安全。每种力学测试系统都可以通过更换试验附件来实现拉伸、压缩、弯曲等不同的试验任务。
为了便于用户开展建筑筋材的力学测试,在应用软件中集成了符合行业规范的测试模板,这些规范包括ASTM A370、ASTM A615、ISO 15630-1、EN 10002-2、ISO 6892、ASTM E8M以及GB1499等。MTS的夹具和工装可以根据用户被测样件的类型提供合适的夹面或者过渡件,防止在测试过程中出现打滑的现象,也可以选择弯曲测试工装来实现建筑筋材的抗弯测试。具有专利技术的MTS 接触式引伸计轻巧可靠,便于安装使用,也可以选择非接触式光学引伸计、视频引伸计来实现建筑筋材拉伸测试过程中的应变测量与控制。
与MTS系统公司合作,相当于在利用MTS系统公司在过去数十年间积累下来的丰富经验,特别是MTS系统公司具有各行各业,面向各种应用的测试专家。对于建筑筋材的力学测试,在必要时可以开展结构测试,MTS的结构加载测试解决方案能够满足更加广泛的样品尺寸和试验标准要求。MTS总会有合适的方案来满足用户的需求。现在就来联系MTS系统公司的业务代表,一同讨论测试需求,优化试验室的力学测试解决方案吧。
