非接触式伸长计选项
1D – 激光或光学伸长计
2D – 单摄像头视频伸长计
3D – 双摄像头系统的视频伸长计解决方案
考虑到可以适应从 1D 轴向应变到能够处理 3D 数字图像相关的各种选项,如何决定哪种非接触应变测量设备最适合您的预算和应用?
选择非接触式伸长计时的考虑因素
样品材料
材料类型会影响所需的精度,因此会影响所需镜头的类型。对于应变小于 10% 的材料,如某些金属或复合材料,需要更精确的镜头来捕捉移动,而对于应变大于 10% 的材料,如弹性体或塑料,则不需要如此精确的镜头。
样品数量和种类
当测试多个样品时,非接触式伸长计可以提高测试效率,因为您无需将伸长计从每个样品上拆卸并重新安装,从而让您在更短的时间内完成更多的测试。即使您只是测量轴向应变,像 AOX 光学伸长计这样的非接触式选项也能节省时间。它始终处于开启状态并始终在测量,因此无需在每个样品上进行启动和停止。
大多数夹式伸长计只能适应单一的量程长度,但非接触式解决方案可以让您选择不同的量程长度,使您能够使用一个测量设备处理多种样品类型。
样品几何形状和变异性
非标准样品形状可能会以独特的方式变形和失效,因此数字图像相关(DIC)在测量独特或非标准样品时将提供最准确的数据。
复合材料是非接触式应变测量的理想选择,因为它们在整个样品或不同样品之间的变形不一致。非接触式伸长计将提供更准确的数据,并且某些型号还可以进行裂纹扩展测量。切换到非接触式伸长计还可以节省测试设置时间,因为标记样品所需的时间远少于粘贴应变计。
视场要求
您的伸长计需要捕捉多少内容?伸长计的视场应足够大,以覆盖样品的量程长度以及预期的样品膨胀。
非环境温度
在非环境条件下测试时需要特别注意。例如,当使用带有环境舱的非接触式伸长计时,确保工作距离足够大,以便相机在舱门关闭时能够放置在舱窗前非常重要。还有关于照明、样品标记等的最佳实践。有关在非环境温度下使用非接触式伸长计的更多细节,请联系我们。
未来增长预期
也许您今天测试的样品需要的应变测量解决方案并不复杂,但您对未来测试的计划是什么?您是否将测试更多不常见的样品或更高数量的样品?您多久需要额外的功能?
非接触应变测量解决方案

1D 激光

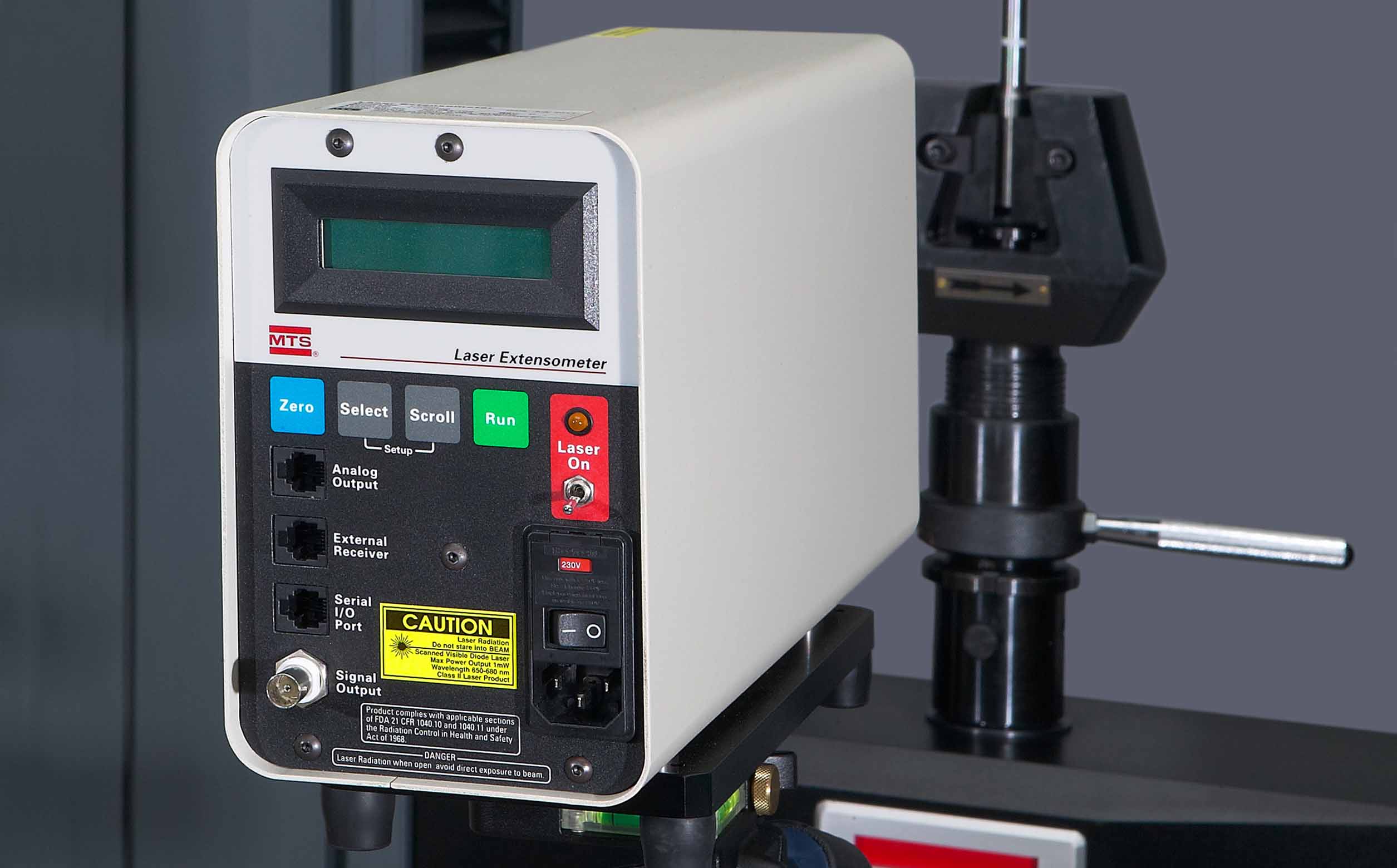

MTS LX 激光伸长计
应用: 轴向(拉伸/压缩)应变测量
视场: 127 毫米或 381 毫米
数据速率: 100 Hz
样品标记: 反射胶带
数据传输: MTS Criterion 和 Exceed 的串行连接;其他测试系统的模拟连接

1D 光学

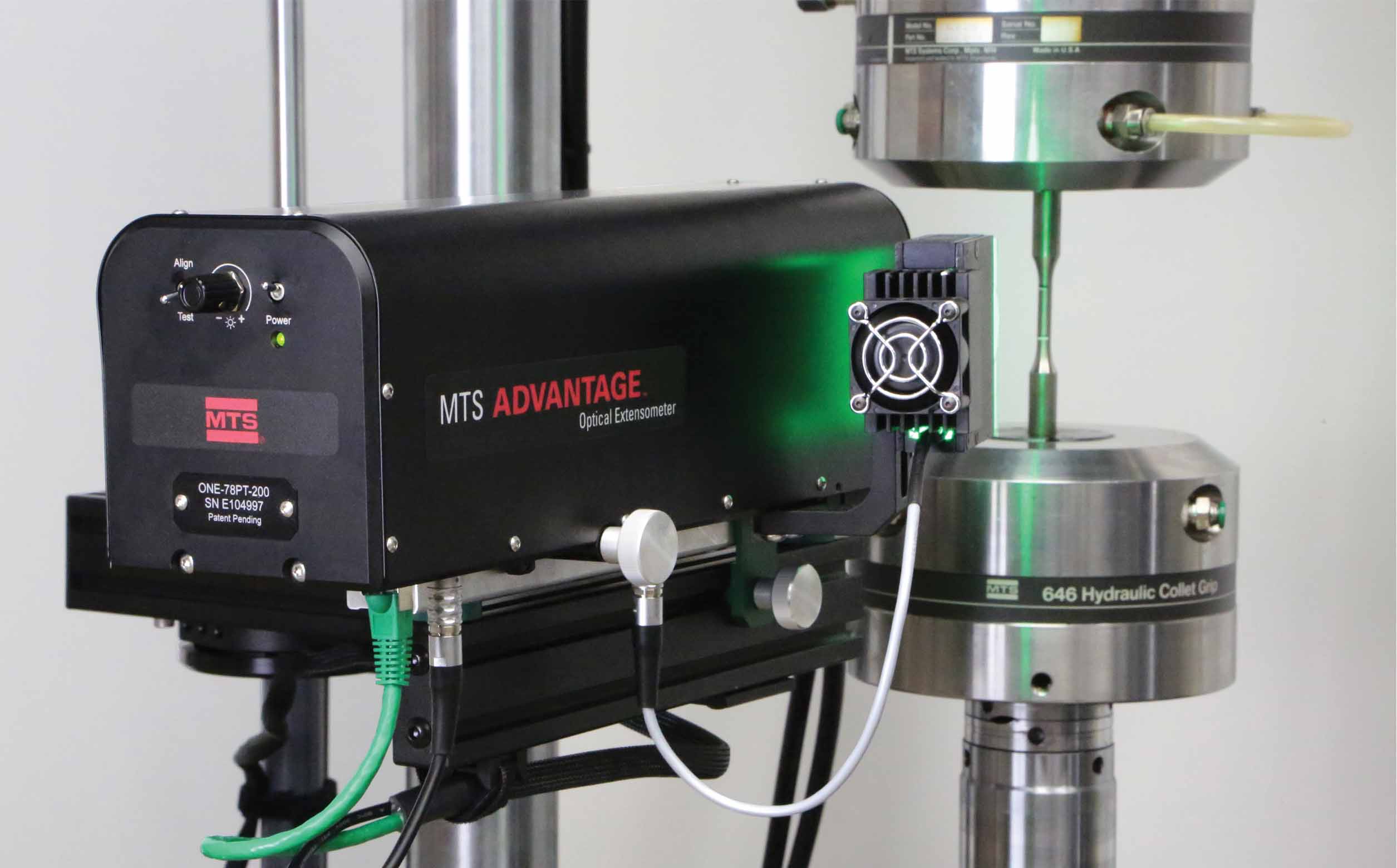

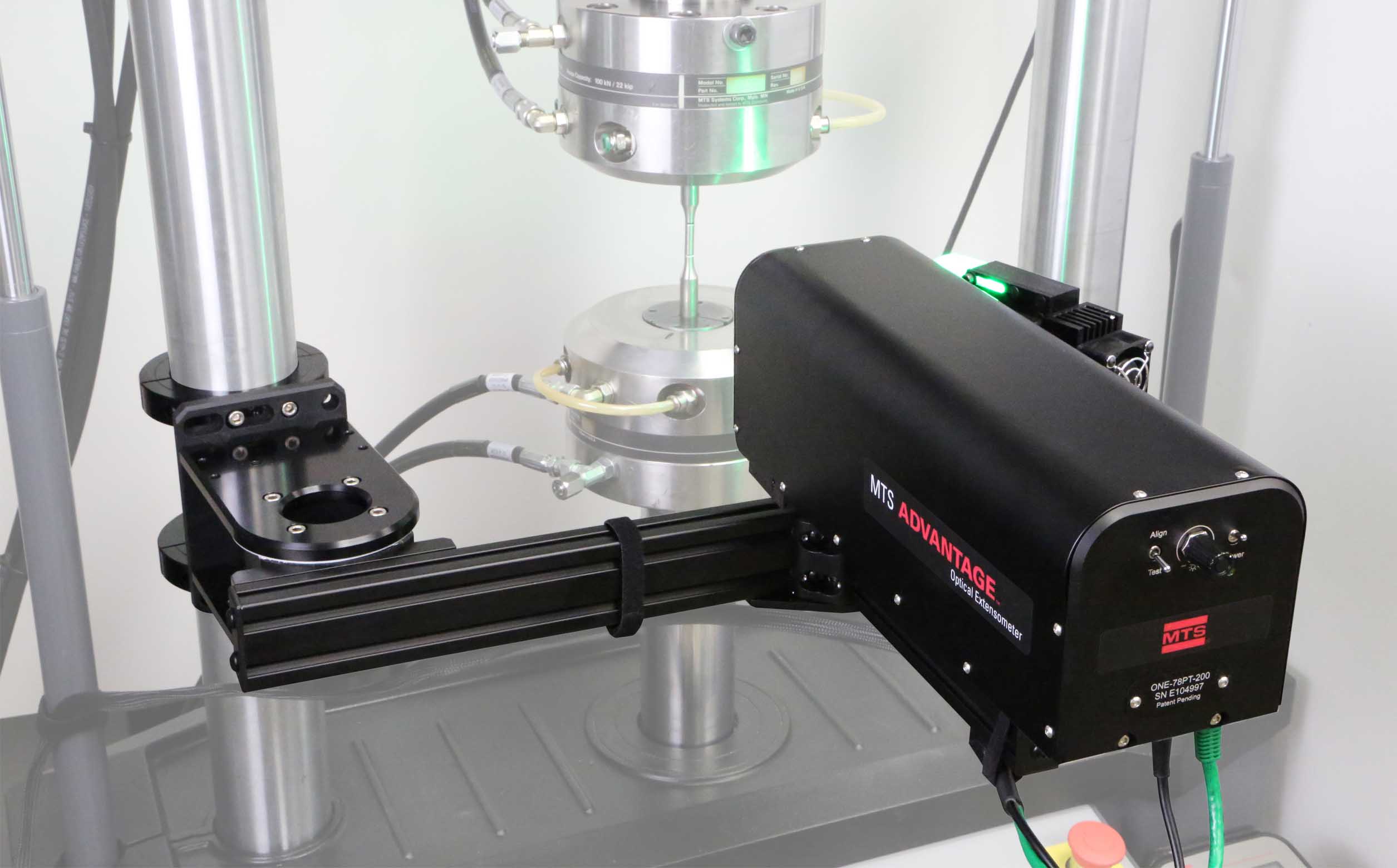

MTS Advantage 光学伸长计 (AOX)
应用: 轴向应变测量,疲劳与断裂(COD)测量
视场: 镜头选项范围从 52-500 毫米视场
数据速率: 300-3000 Hz
样品标记: 手绘线条
数据传输: 模拟连接

2D 视频

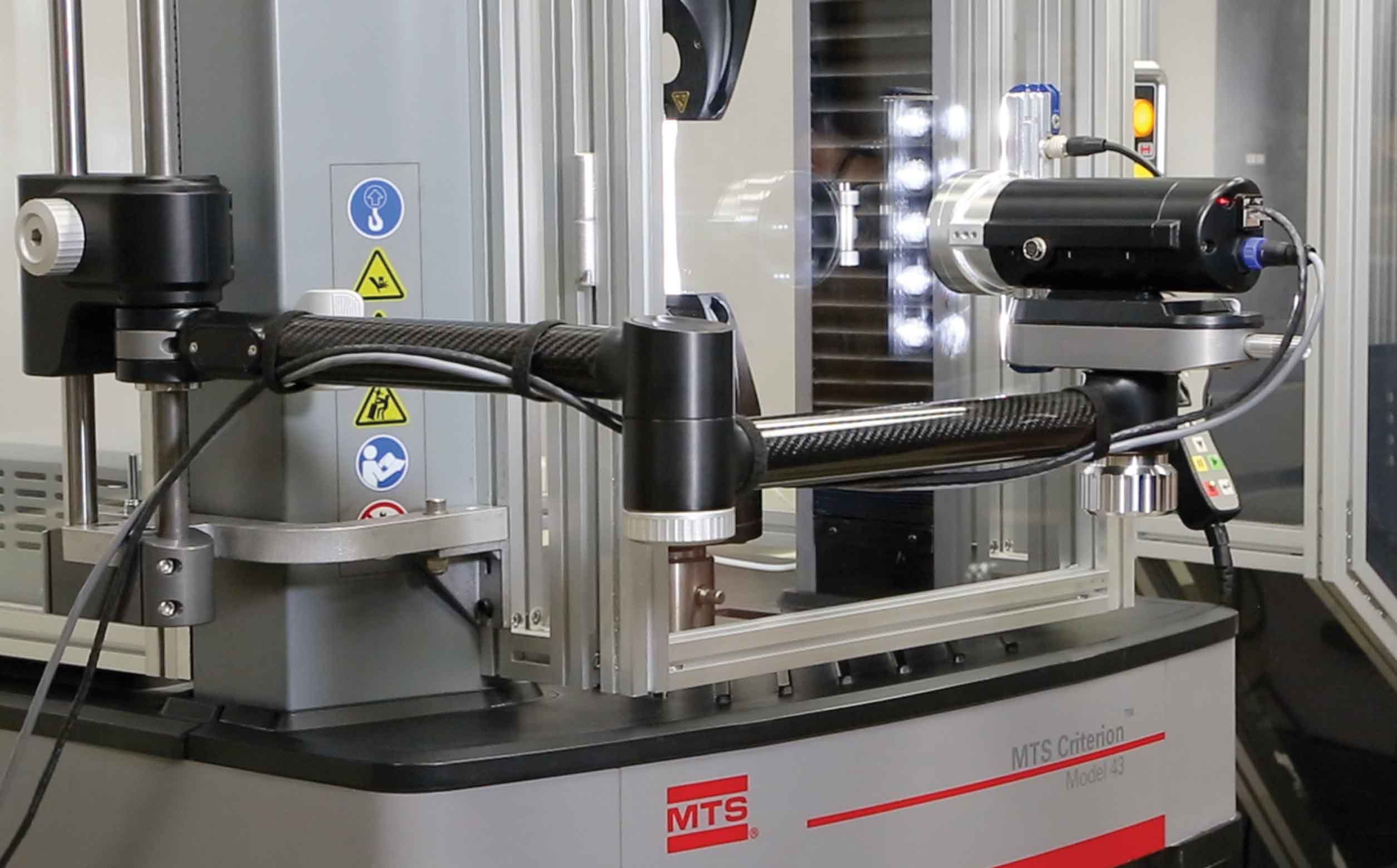

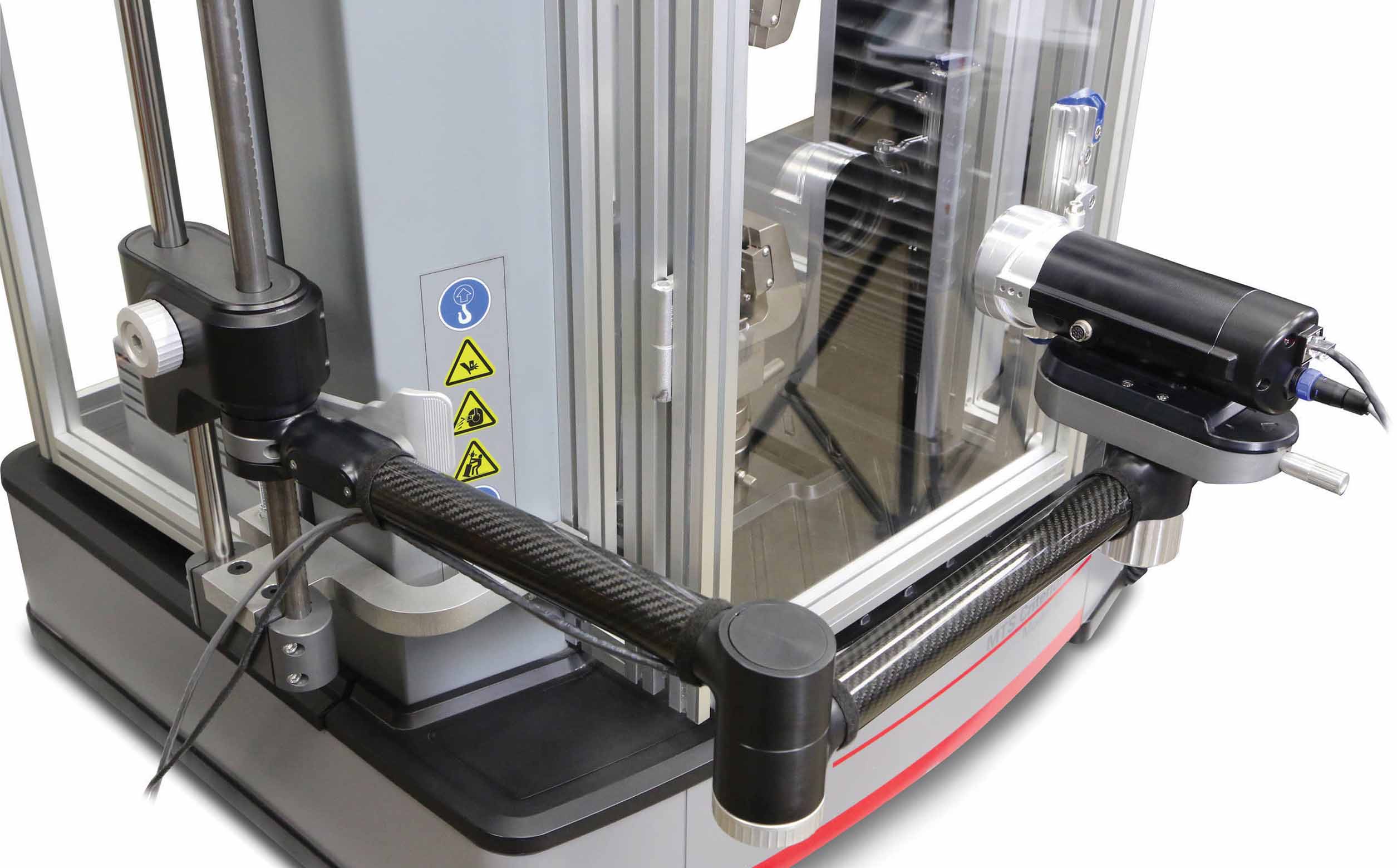

MTS Advantage 视频延伸计 (AVX)
应用: 轴向、横向、多点/2D DIC、裂纹长度静态测量
视野: 测量头选项从57x16 mm到700x100 mm FOV不等
数据速率: 0.1 - 500 Hz
样品标记: 印刻斑点图案
数据传输: 以太网电缆或模拟信号

3D 视频

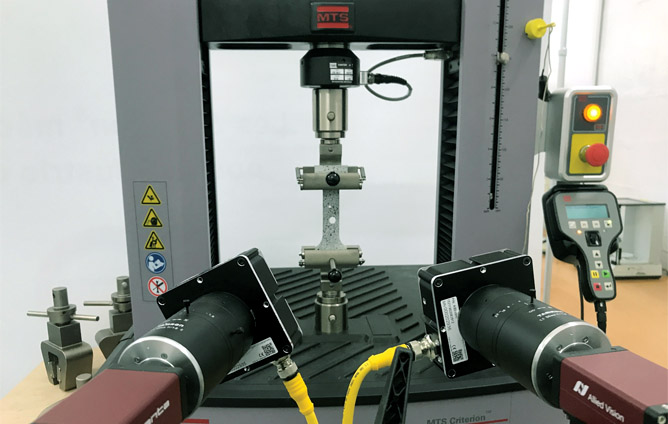

3D 立体摄像头技术
应用: 全场3D DIC,可配置用于准静态、动态和疲劳测量
面外运动测量: 是
系统集成: MTS已与大多数3D应变测量市场的主要厂商建立了合作关系,可以将这些解决方案集成到您的测试系统中。
