产品主要特点
用途广泛
850 型和 852 型提供多试件耐久性测试所需的作用力，同时支持多种可选硬件配置，满足各类性能测试需求
准确/可重复
能够生成各种控制波形，包括正弦波、斜波、方波、正弦叠加波、正弦扫描波、双速率正弦波、双速率斜波和用户定义的块循环波
先进的安全功能
经认证的安全级可编程逻辑控制器 (PLC) 确保操作人员安全并符合 ISO 13849 标准
高效运行
MTS 减震器测试软件支持便捷的测试设置、灵活且全面的数据采集、自动生成测试数据报告，并提供多种数据呈现和分析方法
产品对比

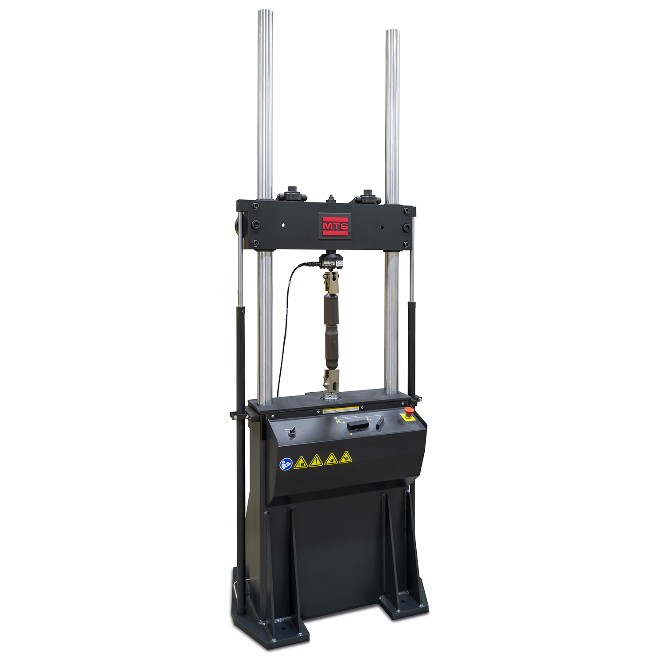

849 型
- 耐久性（单试件）
- 性能特性分析（可编程）
- 15.0-25.0 kN
- 线性液压伺服
- MTS 减震器测试软件

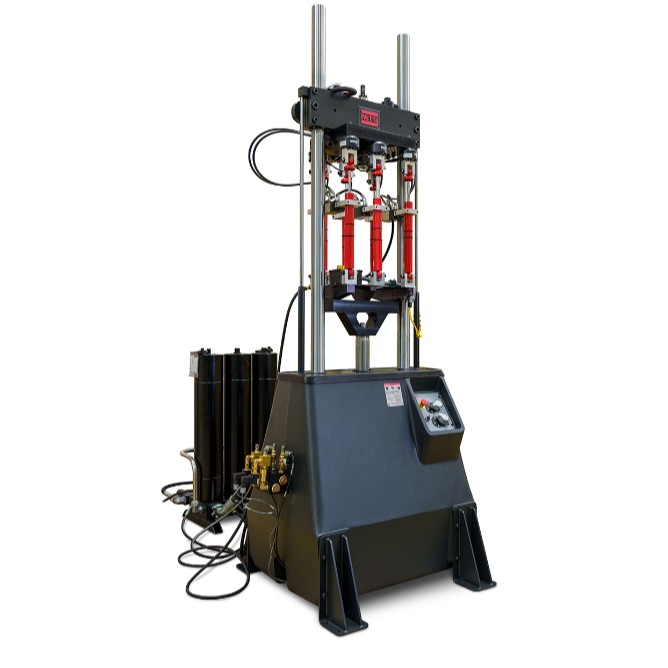

850 型
- 耐久性（1-6 个试件）
- 性能特性分析（可编程）
- 25.0-67.0 kN
- 线性液压伺服
- MTS 减震器测试软件

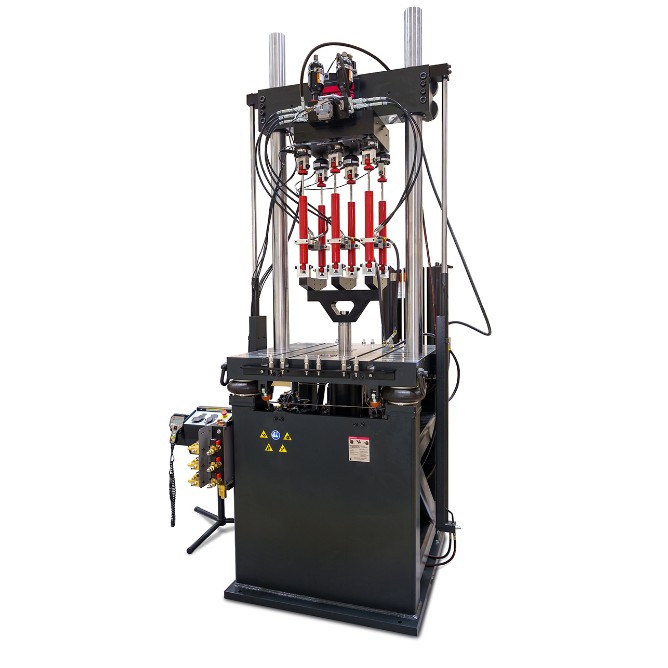

852 型
- 耐久性（1-8 个试件）
- 性能特性分析（可编程）
- 25.0-150.0 kN
- 线性液压伺服
- MTS 减震器测试软件
- 用于支撑可选硬件的 T 型槽工作台
- 可定位立柱/十字头/作动缸组件
定制配置
- 在泥浆和浆液污染物环境下进行测试
- 高速测试
- 磁流变 (MR) 减震器测试
- 倒置或倾斜试件的测试
- 生产质量测试
- 等等
技术概要
|
|
单位 |
849.15 型 |
849.25 型 |
849.25 HV 型 |
|
作动缸最大动态力 |
kN |
15 |
25 |
25 |
|
kip |
3.3 |
5.5 |
5.5 |
|
|
作动缸活塞杆直径 |
mm |
70 |
||
|
作动缸行程 |
kN |
250 |
||
|
作动缸静压轴承 |
|
标准 |
||
|
作动缸防转 |
|
标准 |
||
|
伺服阀 |
lpm |
126 |
188 |
250 |
|
gpm |
33 |
50 |
66 |
|
|
伺服阀摩擦力 |
lpm |
3.8 |
3.8 |
3.8 |
|
gpm |
1 |
1 |
1 |
|
|
伺服阀关断 |
|
手动 |
||
|
液压低流量 |
|
标准配置，限制作动缸运动速度不超过 10 mm/s |
||
|
载荷传感器摩擦力 |
kN |
7 |
||
|
lbs |
1500 |
|||
|
侧向载荷 |
|
液压、动态（可选） |
||
|
气动、静态（可选） |
||||
|
蓄能器 |
升 |
8 |
15 |
22.7 |
|
测试空间 |
mm |
1200 |
||
|
液压伺服分油器 |
|
集成于蓄能器阀块 |
||
|
性能：
|
m/s @ kN |
3.2 @ 0 |
2.9 @ 0 |
3.75 @ 0 |
|
2.3 @ 5 |
2.5 @ 5 |
3.25 @ 5 |
||
|
0.7 @ 10 |
2.0 @ 10 |
2.75 @ 10 |
||
|
|
1.4 @ 15 |
2.25 @ 15 |
||
|
|
0.6 @ 18 |
1.4 @ 20 |
||
|
机器规格 |
单位 |
850.25 型 |
850.50 型 |
|
作动缸活塞杆直径 |
mm |
80 |
80 |
|
in |
3.15 |
3.15 |
|
|
测试空间（作动缸端头至载荷传感器） |
|||
|
最大 |
mm |
1560 |
1540 |
|
最小 |
mm |
160 |
132 |
|
框架动态载荷额定值 |
kN |
50 |
50 |
|
kip |
11 |
11 |
|
|
落地式安装 |
|
框架经螺栓固定于混凝土地面（提供可选隔振系统） |
|
|
液压伺服分油器 |
lpm |
集成于蓄能器阀块，最大流量 300 lpm |
|
|
作动缸静压轴承 |
是 |
||
|
作动缸行程 |
mm |
250 |
250 |
|
in |
10 |
10 |
|
|
重载防转 |
|
是 |
|
|
安全低流量 |
|
是 |
|
|
蓄能器 |
l |
19 升压力和回油 |
|
|
耐久性测试技术指标 |
||||||
|
100 mm 行程（峰峰值）与 12.5 kN 载荷正弦波指令下的最大持续峰值速度 |
|
100 mm 行程（峰峰值）与 25 kN 载荷正弦波指令下的最大持续峰值速度 |
||||
|
850.25 型 |
|
850.50 型 |
||||
|
HPU |
供电频率 (Hz) |
m/s |
|
HPU |
供电频率 (Hz) |
m/s |
|
505.20 |
60 |
0.9 |
|
505.20 |
60 |
0.4 |
|
505.20 |
50 |
0.7 |
|
505.20 |
50 |
0.3 |
|
505.30 |
60 |
1.5 |
|
505.30 |
60 |
0.8 |
|
505.30 |
50 |
1.2 |
|
505.30 |
50 |
0.6 |
|
505.60 |
60 |
3.5 |
|
505.60 |
60 |
1.9 |
|
505.60 |
50 |
2.8 |
|
505.60 |
50 |
1.6 |
|
505.90* |
60 |
3.6 |
|
505.90 |
60 |
3 |
|
505.90 |
50 |
3.6 |
|
505.90 |
50 |
2.4 |
|
|
|
|
|
505.180* |
60 |
4 |
|
|
|
|
|
505.180* |
50 |
4 |
|
* 框架集成的液压伺服分油器最大流量为 300 lpm (80 gpm)。对于输出大于 300 lpm 的 HPU，需添加 MTS 293 型液压伺服分油器。 |
||||||
|
性能测试技术指标 |
|||
|
100 mm 行程（峰峰值）、正弦波指令下 3 个循环的最大峰值速度 |
|||
|
850.25 型 |
850.50 型 |
||
|
4 m/s |
无载荷 |
5 m/s |
无载荷 |
|
3.5 m/s |
5000 N 载荷 |
4.5 m/s |
5000 N 载荷 |
|
2.8 m/s |
10000 N 载荷 |
4.0 m/s |
10000 N 载荷 |
|
1.8 m/s |
15000 N 载荷 |
3.0 m/s |
20000 N 载荷 |
|
1.0 m/s |
15000 N 载荷 |
1.2 m/s |
30000 N 载荷 |
|
机器规格 |
单位 |
852.25 型 |
852.50 型 |
852.67 型 |
|
|
作动缸活塞杆直径 |
mm |
80 |
80 |
80 |
|
|
in |
3.15 |
3.15 |
3.15 |
||
|
测试空间（作动缸端头至载荷传感器） |
|
||||
|
最大 |
mm |
1575 |
1575 |
1575 |
|
|
最小 |
mm |
180 |
180 |
180 |
|
|
框架动态载荷额定值 |
kN |
67 |
67 |
67 |
|
|
kip |
15 |
15 |
15 |
||
|
落地式安装 |
|
框架经螺栓固定于混凝土地面（提供可选隔振系统） |
|||
|
液压伺服分油器 |
lpm |
集成于蓄能器阀块，最大流量 284 lpm |
|||
|
作动缸静压轴承 |
是 |
||||
|
作动缸行程 |
mm |
250 |
250 |
250 |
|
|
in |
10 |
10 |
10 |
||
|
重载防转 |
|
是 |
|||
|
安全低流量 |
|
是 |
|||
|
蓄能器（压力和回油） |
l |
19 |
19 |
38 |
|
|
|
|
|
|
|
|
|
耐久性测试技术指标 |
||||||||||
|
耐久性测试的最大正弦波持续峰值速度 |
||||||||||
|
852.25 型 |
|
852.50 型 |
|
852.67 型 |
||||||
|
HPU |
供电频率 (Hz) |
m/s |
|
HPU |
供电频率 (Hz) |
m/s |
|
HPU |
供电频率 (Hz) |
m/s |
|
505.20 |
60 |
0.9 |
|
505.20 |
60 |
0.5 |
|
505.20，_60_Hz |
60 |
0.3（33.5_kN_载荷） |
|
505.20 |
50 |
0.7 |
|
505.20 |
50 |
0.4 |
|
505.20，_50_Hz |
60 |
0.2（33.5_kN_载荷） |
|
505.30 |
60 |
1.6 |
|
505.30 |
60 |
0.9 |
|
505.30 |
60 |
0.6（33.5_kN_载荷） |
|
505.30 |
50 |
1.3 |
|
505.30 |
50 |
0.7 |
|
505.30 |
50 |
0.4（33.5_kN_载荷） |
|
505.60 |
60 |
3.2 |
|
505.60 |
60 |
2 |
|
505.60 |
60 |
1.4（33.5_kN_载荷） |
|
505.60 |
50 |
2.9 |
|
505.60 |
50 |
1.7 |
|
505.60 |
50 |
1.1（33.5_kN_载荷） |
|
505.90*# |
60 |
3.2 |
|
505.90* |
60 |
3.2 |
|
505.90* |
60 |
2.2（33.5_kN_载荷） |
|
505.90*# |
50 |
3.2 |
|
505.90 |
50 |
2.6 |
|
505.90 |
50 |
1.7（33.5_kN_载荷） |
|
|
|
|
|
505.180*# |
60 |
3.6 |
|
505.180*# |
60 |
2.9（33.5_kN_载荷） |
|
|
|
|
|
505.180*# |
50 |
3.6 |
|
505.180*# |
50 |
2.9（33.5_kN_载荷） |
|
* 由于标准开关液压伺服分油器的流量限制为 284 lpm，所以需要选配 293 型液压伺服分油器来满足此性能要求。 |
||||||||||
|
# 在此试件载荷下，最大速度会受到限制。 |
||||||||||
|
性能测试技术指标 |
||||||
|
100 mm 行程（峰峰值）、正弦波指令下 3 个循环的最大峰值速度 |
||||||
|
850.25 型 |
850.50 型 |
852.67 型 |
||||
|
4.0 m/s |
无载荷 |
5.0 m/s |
无载荷 |
3.8 m/s |
无载荷 |
|
|
3.6 m/s |
5000 N 载荷 |
4.5 m/s |
5000 N 载荷 |
3.6 m/s |
10 kN 载荷 |
|
|
3.0 m/s |
10000 N 载荷 |
4.0 m/s |
10000 N 载荷 |
3.1 m/s |
20 kN 载荷 |
|
|
2.2 m/s |
15000 N 载荷 |
3.0 m/s |
20000 N 载荷 |
2.5 m/s |
30 kN 载荷 |
|
|
1.5 m/s |
18000 N 载荷 |
1.2 m/s |
30000 N 载荷 |
1.7 m/s |
40 kN 载荷 |
|

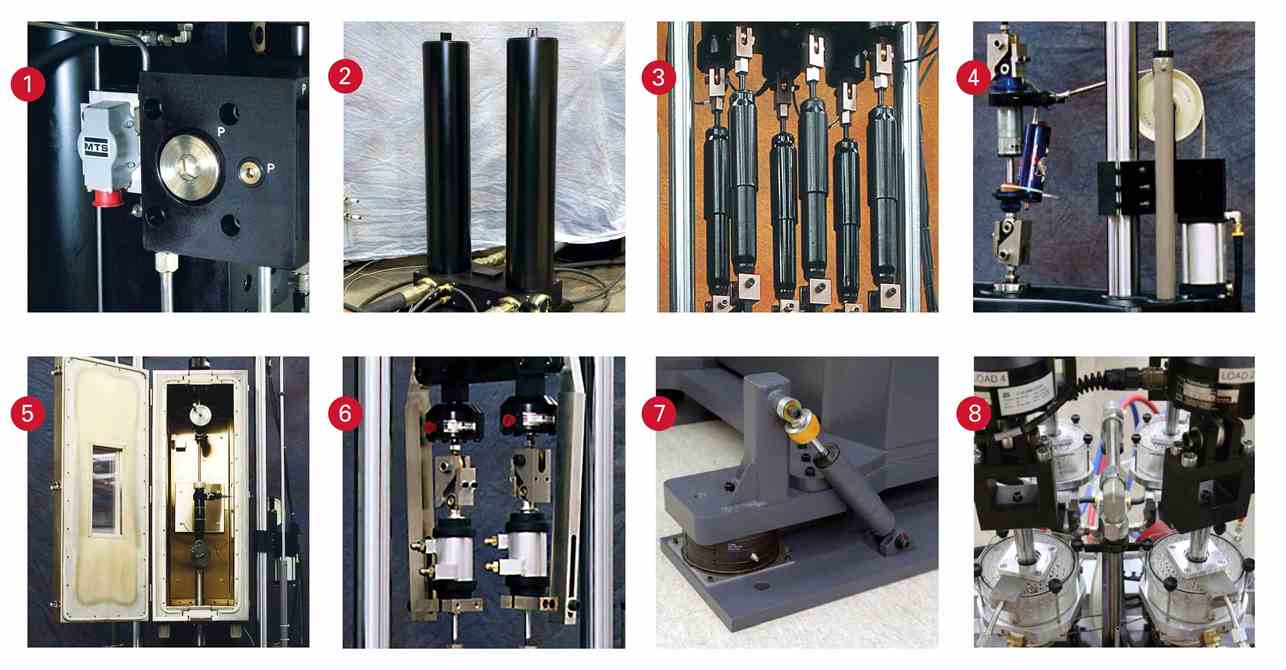

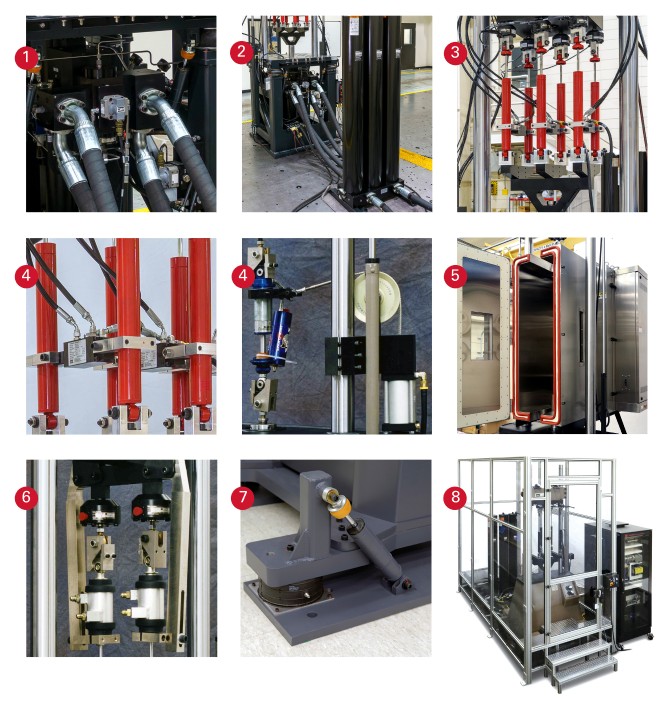

- 伺服阀（高流量和低流量模式）：通过增设二级伺服阀，可在低流量模式下实现更高精度的低速测试。
- 定制蓄能器：利用附加蓄能器提高系统性能。系统可定制，以满足独特的测试需求。

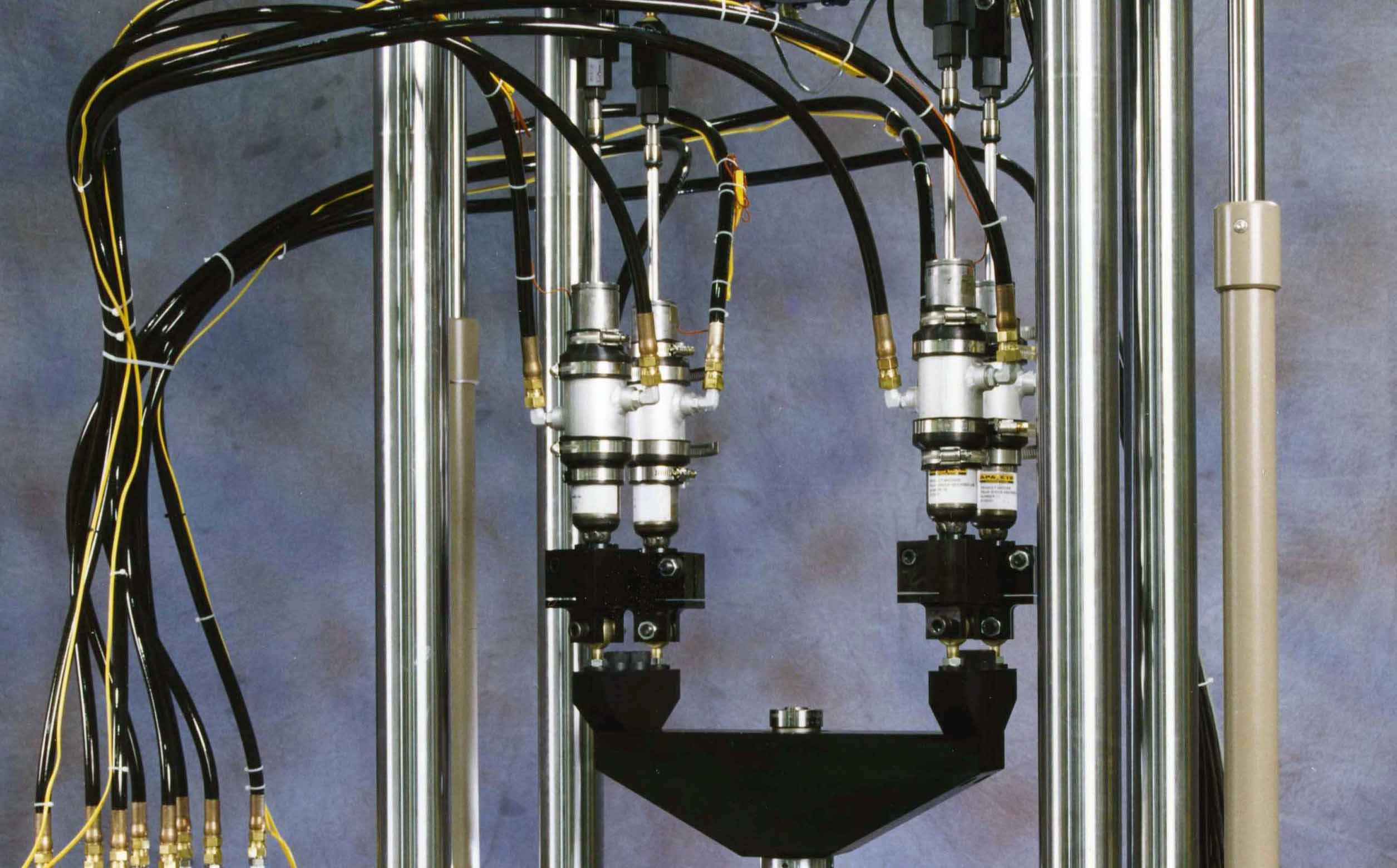

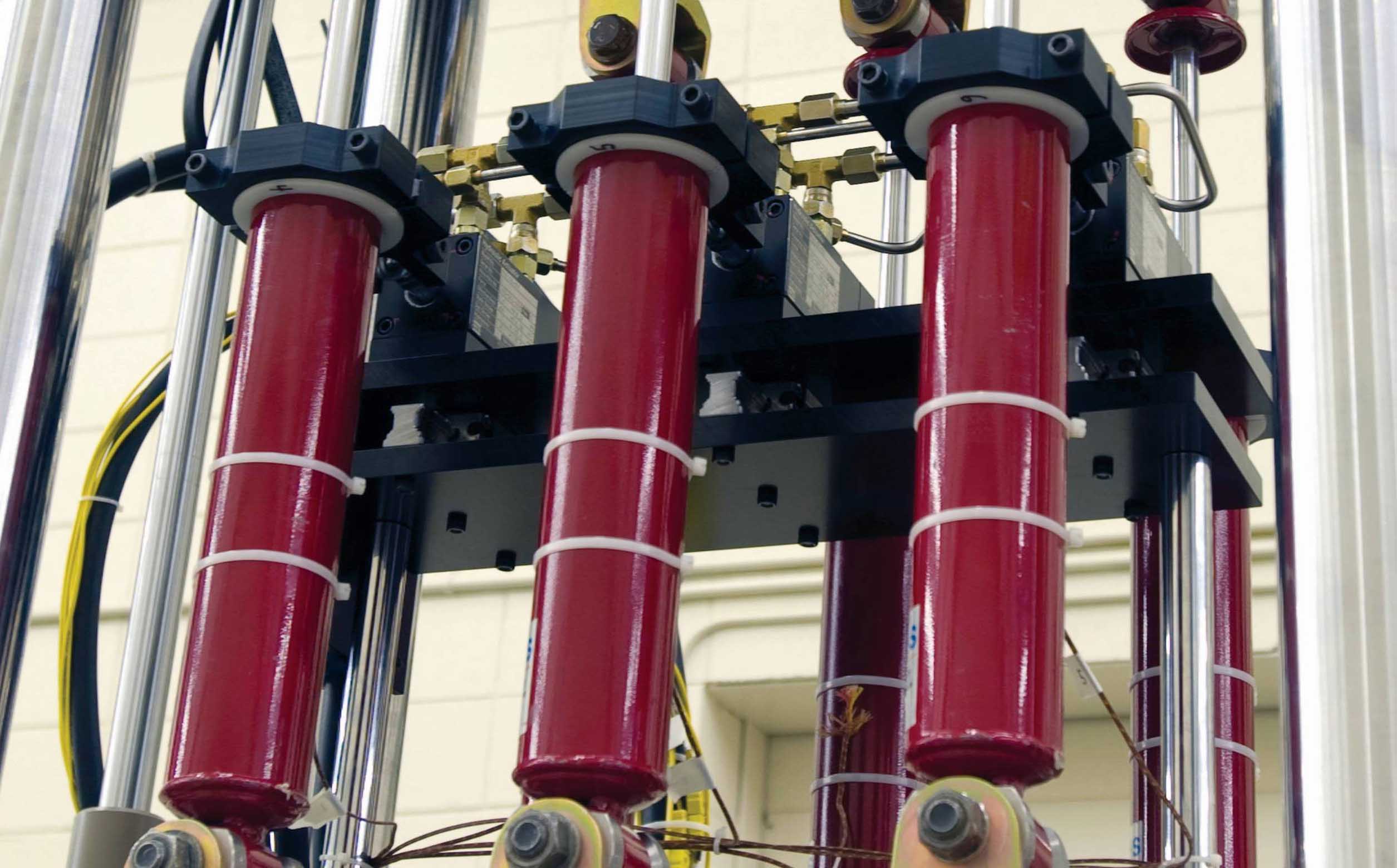

- 多试件夹具：可同时测试多达 8 个试件。各试件均采用单独的力传感器，以实现准确的数据采集

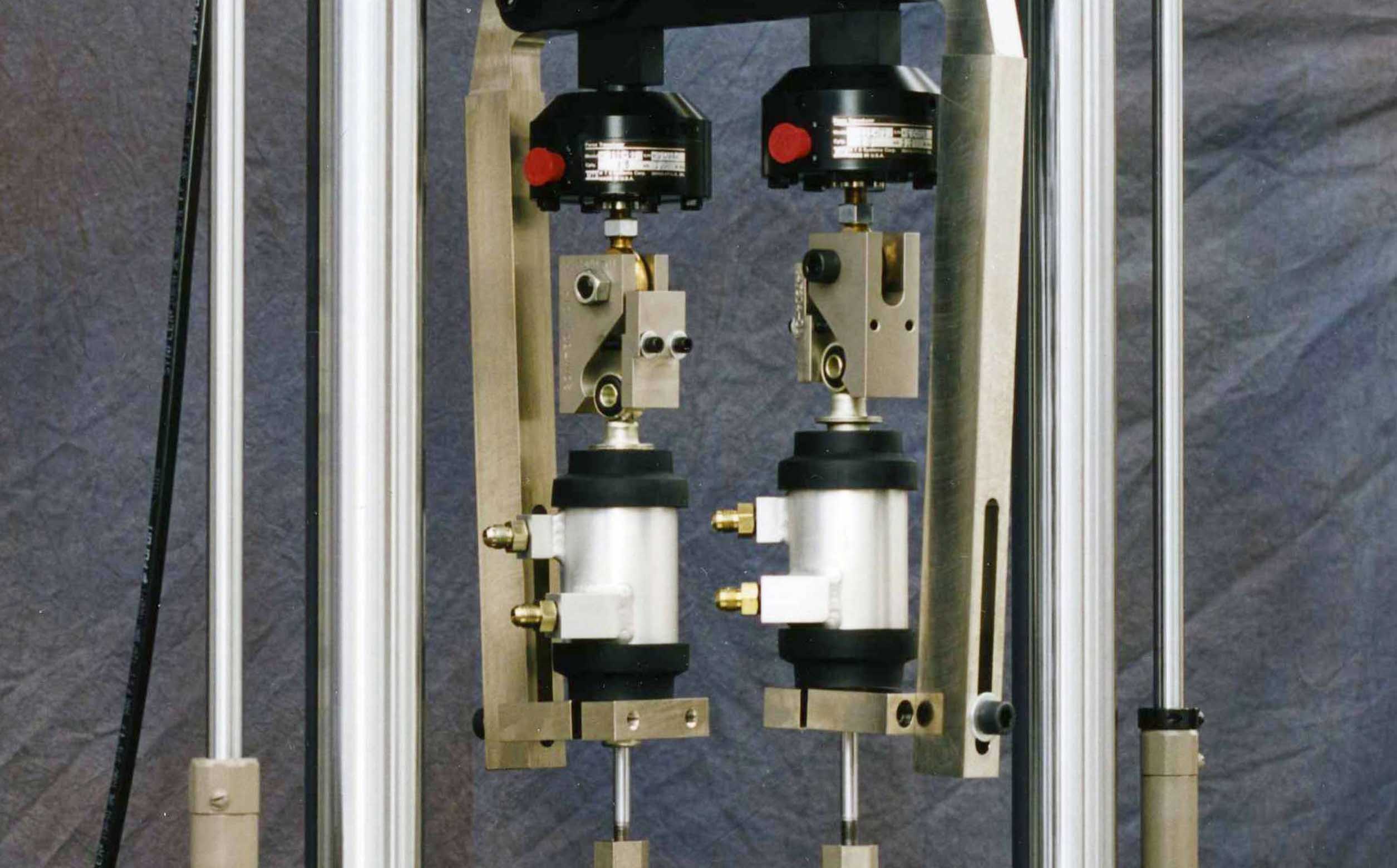

- 侧向加载作动缸：通过在减震器测试试件上施加可调节的侧向力，模拟真实的载荷条件。
- 环境箱：使用安装在测试框架中的环境箱，在真实高低温条件下测试减震器。

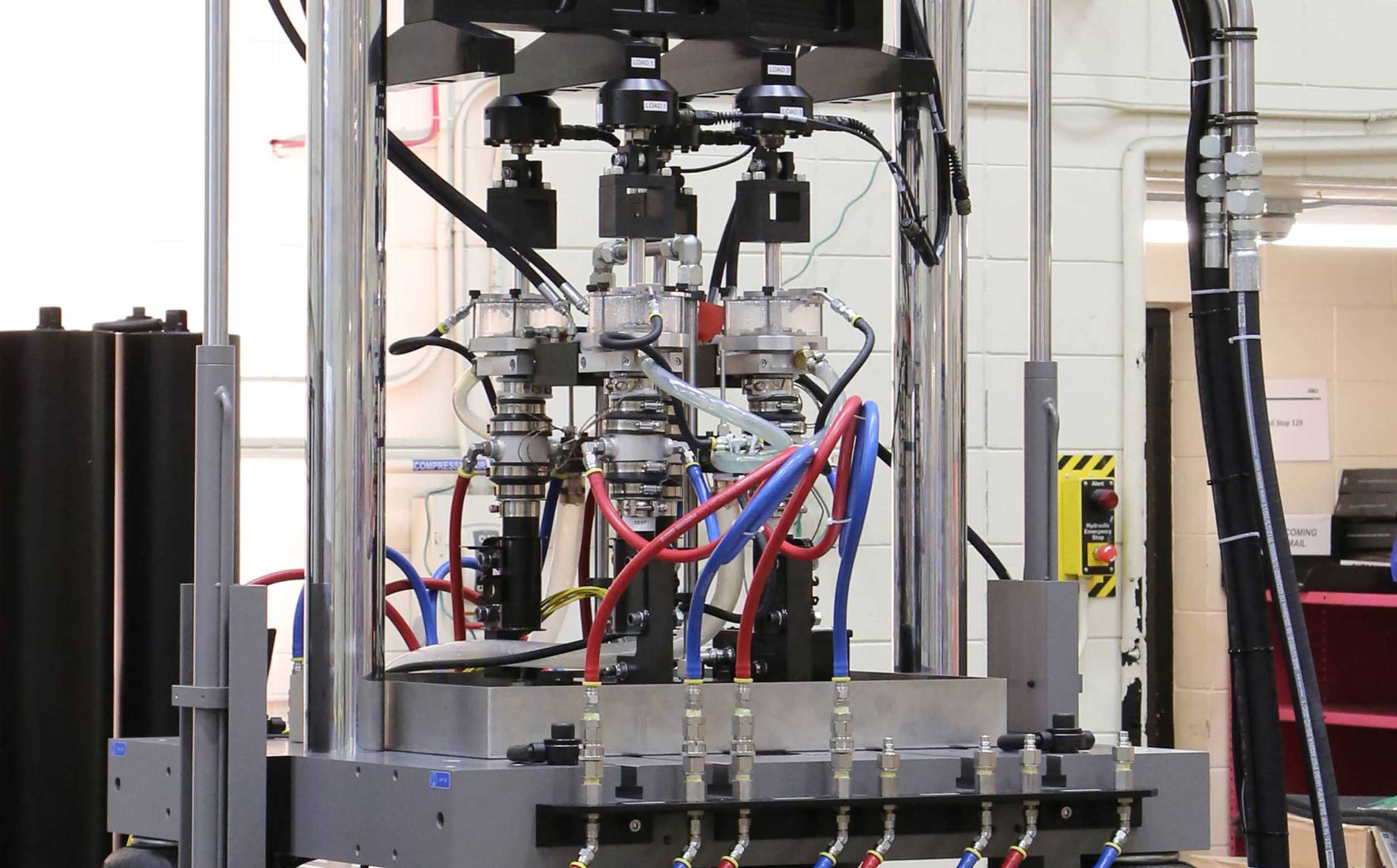

- 水套冷却：通过将减震器保持在测试技术指标所要求的温度范围内，减少测试停机时间。
- 隔振：减少向地板传递的力，并允许将测试系统安装在对振动敏感的设施中。

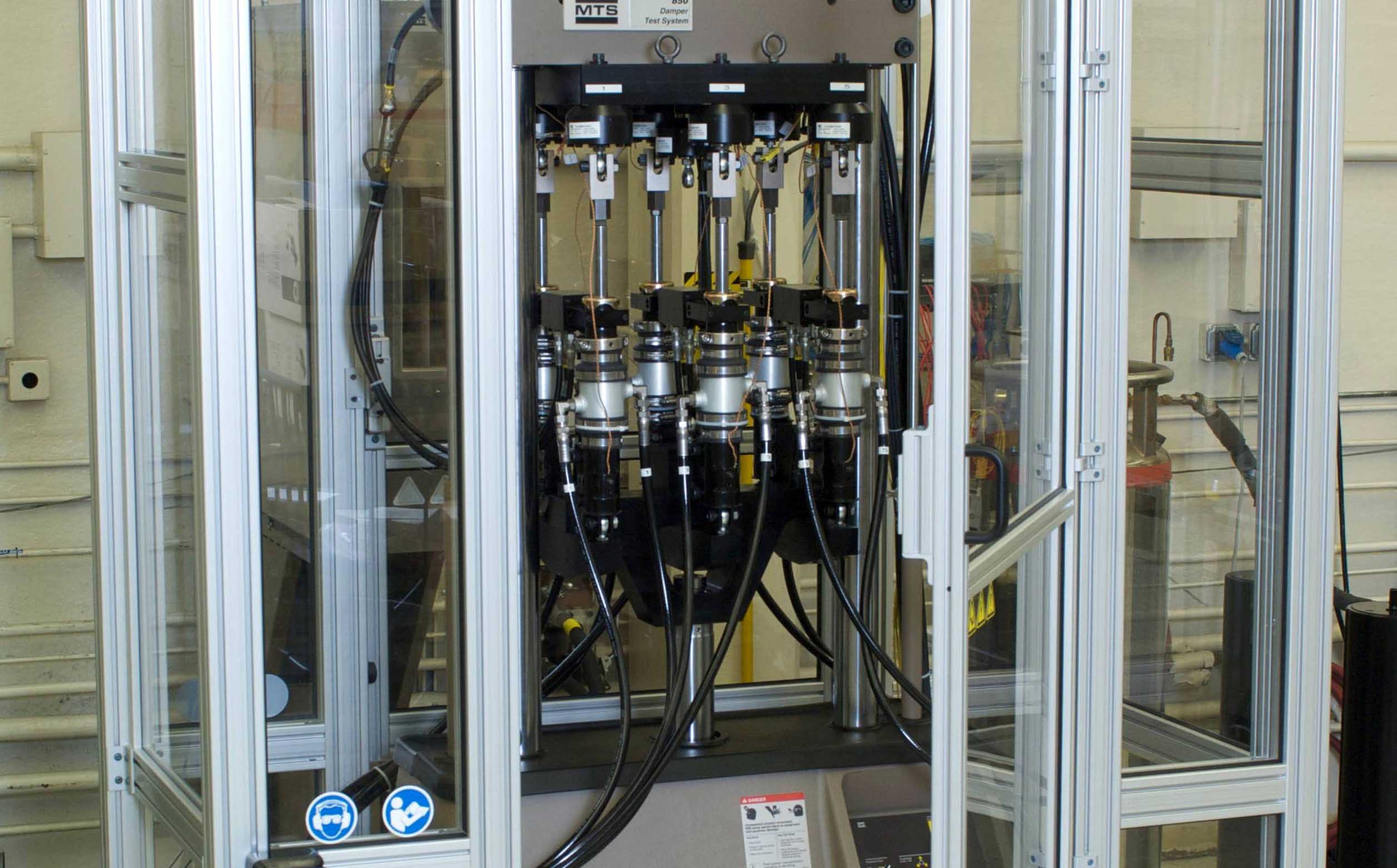

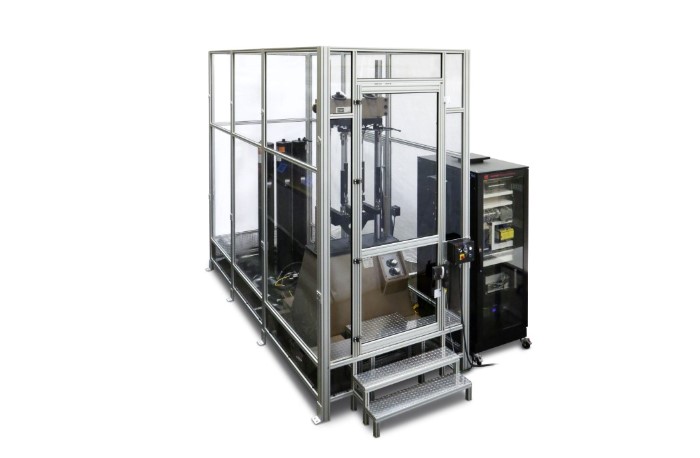

- 安全外壳：提供符合 CE 认证的 PLc 和 PLd 配置。
实验室安全可通过先进的 295 系列液压隔离伺服歧管 (ISHM) 和 MTS SafeGuard™ 技术得到提升。295 ISHM 可在液压动力装置 (HPU) 与试验台之间实现平稳、可控的液压压力过渡，从而提高液压系统的安全性并提升其可预测控制能力。295 ISHM 符合人体安全的 c 级 (PLc) 性能要求，并集成了 MTS SafeGuard，以满足最高性能等级 PLd 和 PLe。
符合 ISO 13849 的 MTS SafeGuard 技术采用经认证的安全级可编程逻辑控制器 (PLC) 来管理所有安全功能和子系统，包括：
- 安全速度
- 安全隔离/安全断电
- 三位模式开关（关闭/低/高）
- 安全级阀门
- 测试区域围挡
- 紧急停止和工位停止
MTS SafeGuard 生态系统：
A.295 IHSM/MTS SafeGuard 275 机器接口
B.MTS SafeGuard 273 处理器
C.紧急停止和工位停止
D.MTS SafeGuard 274 用户界面

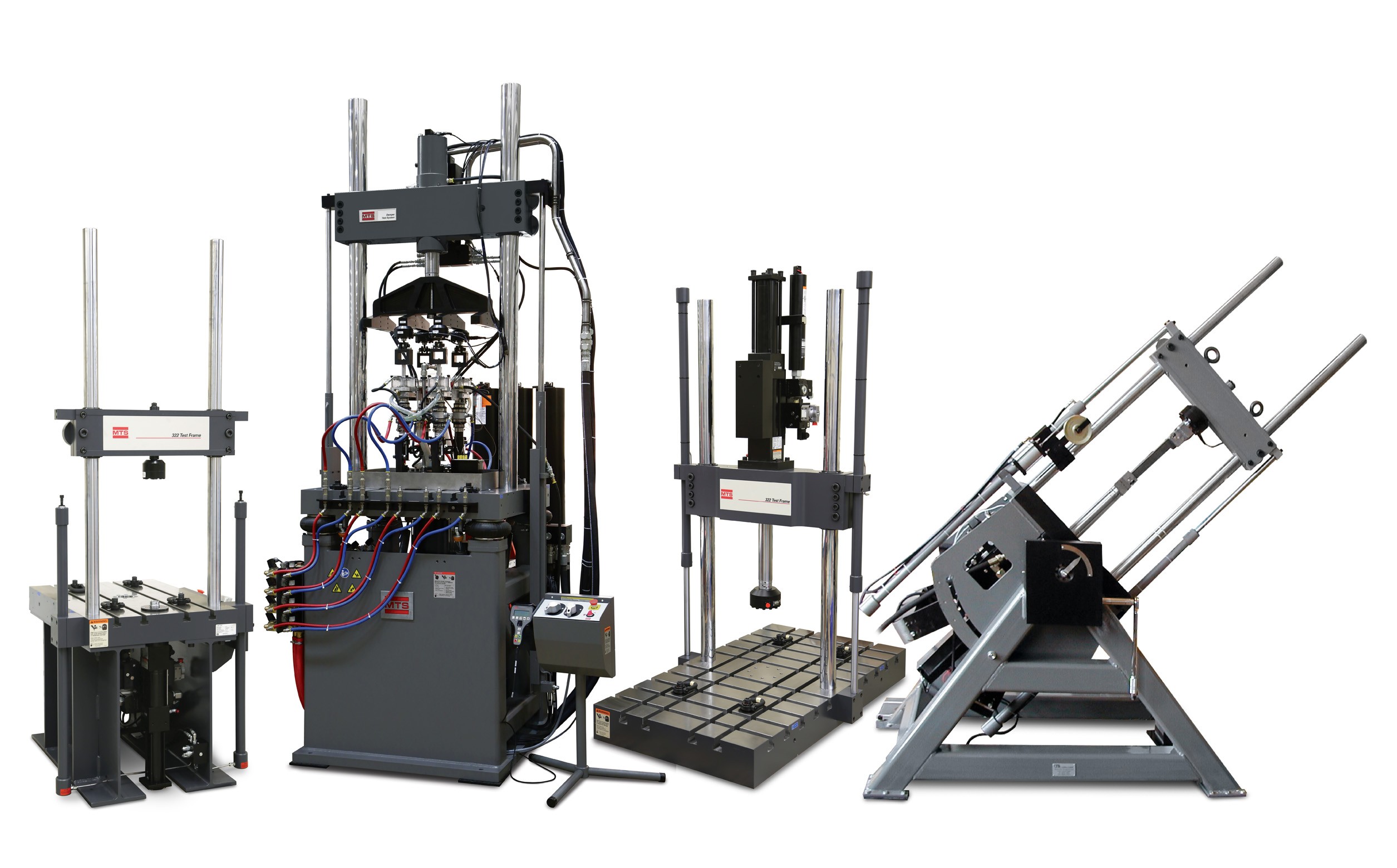

MTS 拥有定制工程能力和专业知识，能够开发用于独特或高度特殊的减震器测试应用的系统。多年来，MTS 已为各种定制应用设计、构建或升级了众多减震器测试解决方案，包括：
- 生产质量测试
- 高速测试
- 在泥浆和浆液环境下进行测试
- 磁流变 (MR) 减震器测试
- 倒置或倾斜的试件
- 等等
